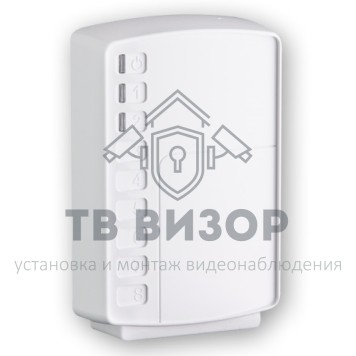

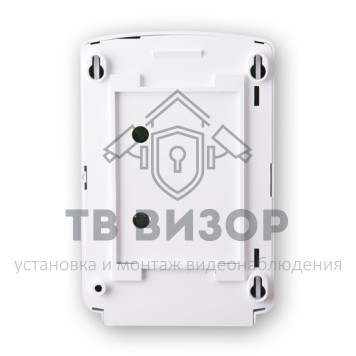

Прибор приемно-контрольный Астра-Y УОО

Астра-Y УОО Устройство оконечное объектовое, 433 МГц

Особенности
-радиус действия радиоканала УОО со штатной антенной до 3400 м в прямой видимости;
-радиус действия радиоканала УОО с внешней антенной до 12400 м в прямой видимости;
-NEW: двухуровневая ретрансляция (начиная с версий ПО 3_0), см. схему ниже.
В зависимости от назначенного при регистрации уровня ретрансляции УОО может выполнять функцию ретранслятора:
- УОО с уровнем «1» – работает напрямую с УОП и может быть ретранслятором первого уровня.
- УОО с уровнем «2» – может работать напрямую с УОП или устанавливать маршрут через УОО-ретранслятор с уровнем «1» и может быть ретранслятором первого или второго уровня.
- УОО с уровнем «3» – не может быть ретранслятором, может устанавливать маршрут к УОП через УОО с уровнем «1» и «2» или работать напрямую с УОП.
- УОО с уровнем ретрансляции «2» и «3» автоматически устанавливают маршрут и при потере связи устанавливают его через другой (резервный) УОО-ретранслятор.
- Уровни и маршруты ретрансляции можно изменить принудительно с ПЦН.
- УОО-ретранслятор передает состояния не более 25-ти УОО без учета УОО-ретрансляторов следующего уровня и не более 30-ти УОО с учетом УОО-ретрансляторов второго уровня и УОО с уровнем «3»;
3 режима работы УОО:
- автономный,
- расширенный,
- радиоудлинитель;
автономный режим - контроль собственных 2-х охранных или пожарных шлейфов сигнализации (ШС);
расширенный режим - совместная работа по линии расширения LIN с ППКОП Астра-712/4, Астра-712/8 проводной системы или с ППКОП Астра-812 беспроводной системы Астра-РИ-М для передачи извещений этих систем на удаленный пост охраны.
Примечание - УОО способен передать информацию о состояниях только первых 16-и разделов ППКОП Астра-812;
режим радиоудлинителя - повтор состояний шлейфов ШС1, ШС2 УОО на релейных выходах Relay1, Relay2 устройства оконечного пультового (УОП). Режим обеспечивается для пары приборов УОО и УОП;
постоянный контроль связи по радиоканалу;
контроль напряжения электропитания;
контроль вскрытия корпуса;
возможность программирования перемычками при отсутствии ПЦН;
возможность использования выносных антенн
Основные данные

автономный режим работы УОО обеспечивает:
- контроль тока ШС УОО,
- пожарный или охранный алгоритм контроля ШС,
- контроль двойной сработки ШС при пожарном алгоритме,
- взятие на охрану/снятие с охраны внешней кнопкой управления (с фиксацией) или идентификаторами ТМ,
- независимое управление ШС разными ключами ТМ (одним ключом только один ШС),
- регистрацию до 8 идентификаторов ТМ для каждого ШС (всего не более 16),
- задержку на вход/выход от 0 до 255 с,
- включение функции автоперевзятия (4 минуты) ШС охранного типа,
- индикацию состояния входов ШС,
- выдачу извещений:
- по радиоканалу,
- на индикаторы,
- на релейные выходы Relay1, Relay2 с режимом работы "Контрольная лампа",
- на выход типа открытый коллектор ОС с режимом работы "Звуковой",
- интерфейс LIN УОО не используется;
расширенный режим работы УОО обеспечивает:
- передачу информации от объектовых ППКОП Астра-712/4, Астра-712/8, Астра-812 или Астра-812МВ на УОП. ППКОП подключается к УОО по линии расширения LIN,
- контроль напряжения питания УОО и подключенного ППКОП,
- контроль вскрытия корпуса УОО и подключенного ППКОП,
- выдачу извещений по радиоканалу и на индикаторы;
режим работы радиоудлинитель обеспечивает:
- контроль двух ШС охранного типа, круглосуточных,
- выдачу извещений по радиоканалу на УОП и на индикаторы,
- интерфейс УОО не используется;
не требует получения разрешений на применение от органов государственной радиочастотной службы

Технические характеристики:
Параметры радиоканала:
диапазон частот 433,92± 0,2 % МГц
количество частотных каналов 16
чувствительность приемного тракта -105 дБм
мощность передающего тракта 10/30/100 мВт
дальность радиоканала* :
- с штатной штыревой антенной при мощности 10/100 мВт, 2500/3400 м
- с внешней антенной АШ-433 при мощности 10/100 мВт, 4500/8700 м
- с внешней антенной АШ-433 на УОП, АН-433 на УОО при мощности 100 мВт 12400 м
Параметры ШС:
- напряжение на клеммах ШС в дежурном режиме от 10,5 до 15 В
- ток короткого замыкания по ШС, не более 20 мА
- ток в ШС для питания извещателей, не более 3 мА
Время интегрирования ШС:
- охранный 500 мс
- пожарный 300 мс
Сопротивление ШС**:
- "норма" от 3 до 5 кОм
- "нарушение" охранный от 0 до 3 или более 5 кОм
- "нарушение" пожарный от 1,5 до 3 или от 5 до 12 кОм
- "неисправность" пожарный от 0 до 1,5 или более 12 кОм
Сопротивление пожарного ШС** в режиме двойной сработки:
- "норма" от 3 до 5 кОм
- "нарушение" от 0 до 1,5 или от 5 до 12 кОм
- "внимание" от 1,5 до 3 кОм
- "неисправность" более 12 кОм
напряжение питания от 10,5 до 15 В
максимальный ток потребления 180 мА
время технической готовности к работе 8 с
максимальное напряжение нагрузки релейных выходов Relay1, Relay2 100 В
максимальный ток нагрузки выходов Relay1, Relay2 100 мА
максимальный ток нагрузки выхода типа открытй коллектор ОС 100 мА
ммаксимальное постоянное напряжение нагрузки выхода ОС 70 В
длина интерфейсной линии расширения LIN (при R <100 Ом, C< 0,033 мкФ) 200 м
Условия эксплуатации:
- температура от -10 до +50°С
- относительная влажность воздуха без конденсации влаги до 95% при +35°С
- степень защиты оболочкой IP41 * На прямой видимости. Радиус действия в значительной степени зависит от конструктивных особенностей помещения, места установки, помеховой обстановки.
**Допустимый разброс значений сопротивлений не более 10 %, для значения 12 кОм – не более ± 2 кОм.
Информативность

три светодиодных индикатора:
- верхний - индикация питания и наличия помех, перегруженности радиоэфира;
- "1" - индикация состояния ШС1 и других извещений;
- "2" - индикация состояния ШС2 и других извещений;
два релейных выхода (режим "Контрольная лампа");
выход типа открытый коллектор (режим "Звуковой");
вход/выход линии расширения LIN;
антенный разъем.
