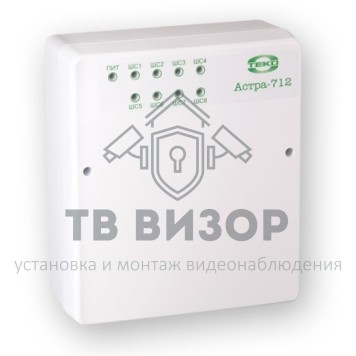

Прибор приёмно-контрольный Астра-712/8

Астра-712/8 Прибор приемно-контрольный охранно-пожарный ППКОП 01101349

Основные данные

постановка на охрану/снятие с охраны осуществляется:
- с использованием ключей Touch memory (ТМ) или устройств, генерирующих код формата ТМ, (РПУ Астра-Р исполнение ТМ, РПУ Астра-РИ-М). Количество регистрируемых идентификаторов ТМ - 28. Регистрация идентификаторов ТМ с помощью кнопки ТМ или с ПК.
- с использованием переключателя или кнопки с фиксированными состояниями “замкнут/разомкнут” (кнопка входит в комплект поставки);
обеспечивается работа ШС по типам "охранный " или "пожарный".
В ШС могут быть включены:
- извещатели и приемо-контрольные приборы, имеющие выход типа сухой контакт (релейный) и работающие на замыкание или размыкание;
- пожарные извещатели, питающиеся по шлейфу напряжением не менее 9 В и максимальным остаточным напряжением на сработавшем извещателе не более 6 В;
контроль ШС типа "охранный" производится по сопротивлению в жестких границах состояний ШС "норма", "нарушение". Распознавание состояния ШС "неисправность " не производится;
контроль ШС типа "пожарный” производится по сопротивлению в жестких границах состояний ШС "норма ", "нарушение ", "неисправность ", "внимание ";
силовой выход для обеспечения питанием устройств оповещения, устройств оконечных РСПИ и других потребителей большого тока непосредственно от АКБ;

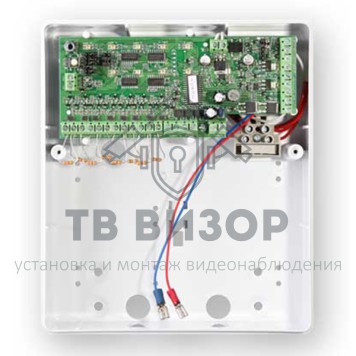

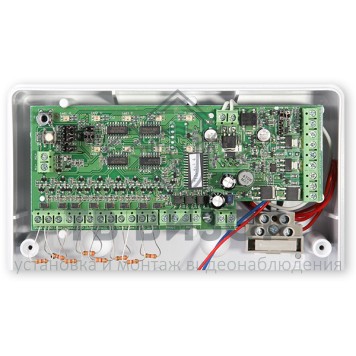

установка основных режимов работы осуществляется с помощью перемычек на плате прибора и предусматривает выбор:
- режима настройки (перемычки или ПК),
- отключение линии расширения,
- способа постановки на охрану (ТМ или КН),
- режима работы в линии расширения (ведущий - ведомый),
- включение режима автоперевзятия,
- выбор режимов работы ШС ( "охранный " - "пожарный "),
- времени задержки на вход/выход;
наиболее полная реализация возможностей ППКОП осуществляется программированием с ПК:
- выбор набора необходимых функций (ПО Flasher),
- определение режимов работы выбранного набора функций (ПО Pconf-712);
подключение к ПК обеспечивается модулем сопряжения Астра-982 или Астра-983;
приборы не предназначены для использования в составе систем автоматического управления пожаротушением.

Технические данные

Питание от:
- сети переменного тока частотой 50 Гц
напряжением 187÷242 В
- АКБ напряжением 12÷14 В
Параметры ШС:
- напряжение на клеммах ШС в дежурном режиме от 9 до 14 В
- ток короткого замыкания по ШС 20±0,3 мА
Время интегрирования ШС:
- охранный 70±10 мс
- пожарный 300±30 мс
Сопротивление ШС:
- "норма" от 3 до 5 кОм
- "нарушение" охранный от 0 до 3 или более 5 кОм
- "нарушение" пожарный от 1,5 до 3 или от 5 до 12 кОм
- "неисправность" пожарный от 0 до 1,5 или более 12 кОм
ток в ШС для питания извещателей 3,5 мА
величина пульсации по выходу "+12В" 100 мА
напряжение АКБ, при котором включается индикация разряда 11,5±0,3 В
напряжение АКБ, при переходе в "спящий" режим 10,5±0,3 В
напряжение АКБ, при котором происходит отключение приборов (при отсутствии сетевого напряжения) 10,0±0,3 В
габаритные размеры прибора 165х190х79 мм
Масса прибора:
- с АКБ 3,9 кг
- без АКБ 1,3 кг
Максимальный ток нагрузки выходов:
- внешнего звукового оповещателя с АКБ
(клеммы "SND" и "+Bat_out") 1,5 А
- внешнего звукового оповещателя без АКБ
(клеммы "SND" и "+12V") 0,1 А
- внешнего светового оповещателя (клеммы "LHT" и "+12V") 50 мА
- управления (клеммы "ARM_out" и "+12V") 50 мА
Условия эксплуатации:
- температура, с АКБ от -10 до +50°С
- температура, без АКБ от -30 до +50°С
- относительная влажность воздуха без конденсации влаги до 95% при +35°С
- степень защиты оболочкой IP41

количество ШС, подключаемых к приборам 8
количество релейных выходов 3
мощность, потребляемая прибором от сети переменного тока в дежурном режиме (без учета внешней нагрузки) и в режиме тревоги, Вт, не более 15
ток, потребляемый приборами от АКБ, мА, не более:
- в дежурном режиме 180
- в режиме "Тревога" 200
ток максимальной нагрузки по выходу "+12В", мА, не более 750±50
ток при коротком замыкании по выходу "+12В", мА, не более 40±2
время работы от АКБ в дежурном режиме без учета питания внешней нагрузки, ч 36

Информативность

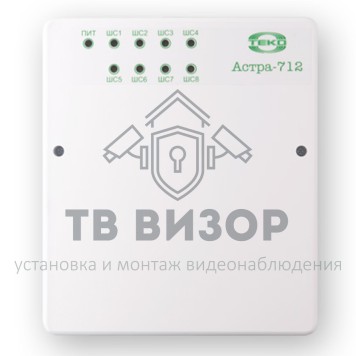

двухцветная индикация состояния каждого ШС;
двухцветная индикация состояния цепей питания;
выход на световой оповещатель;
выход на звуковой оповещатель;
программируемые релейные выходы;
выход для питания извещателей;
дополнительный выход от АКБ;
выход управления "ARM_out" с двумя фиксированными состояниями замкнут/разомкнут (взят/снят);
вход/выход линии расширения.
