Датчик регистрации преодоления заграждений Багульник-М 2ДИ.ТГ

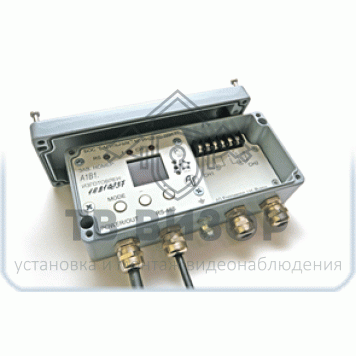

Багульник-М 2ДИ.ТГ Датчик регистрации преодоления заграждений с КМЧ (без линейной части)

Назначение изделия
 По функциональному назначению изделие принадлежит к вибрационным средствам охраны и регистрирует деформацию чувствительного элемента (кабеля).
Изделие предназначено для усиления охраны объектов различного назначения, путём создания распределенного рубежа охраны, и регистрации попыток его преодоления, с выдачей сигнала тревоги на приёмно-контрольную аппаратуру.
Основным назначением изделия является оборудование козырька (спирали) из армированной скрученной колючей ленты (АСКЛ) или армированной колючей ленты (АКЛ) по верху основного ограждения или самостоятельных инженерных сооружений из АСКЛ (АКЛ) в том числе плоских.

Основные возможности изделия:
Для козырька из АКЛ и плоских ограждений с помощью одного изделия обеспечивается создание охраняемого рубежа протяженностью до 500 м, состоящего из двух независимых участков длиной до 250 м каждый. Соотношение длин участков может быть произвольным, в том числе полное отсутствие одного из участков.
Изделие является двухканальным устройством. При обнаружении нарушения или неисправности чувствительного элемента, формируется сигнал «тревога» по соответствующему каналу посредством размыкания контактов соответствующего исполнительного реле, также по интерфейсу RS-485 формируется сигнал с указанием типа тревоги или неисправности и номером канала.

Изделие имеет отдельный вход который может быть использован для проверки работоспособности входных каналов, а также для подключения стороннего охранного извещателя (и передачи его состояния по интерфейсу RS-485).

Изделие имеет функцию автоматической компенсации изменения жёсткости кабеля ЧЭ в зависимости от температуры окружающей среды.

Изделие имеет степень защиты от воздействий окружающей среды IP-65. Все элементы и органы управления изделия выполнены в герметичном или во влагозащищённом исполнении. Подключение всех внешних цепей изделия к блоку обработки сигналов производится с помощью соединительных кабелей, пропущенных через герметичные кабельные вводы на корпусе изделия.

Настройка изделия производится при снятой крышке корпуса с помощью кнопочной клавиатуры и светодиодных индикаторов, расположенных на передней панели БОС. При подключении устройства к системам сбора информации «Багульник-М» УСО или «Багульник-М» ПК по интерфейсу RS-485 настройку и тестирование изделия можно осуществлять с центральной станции (блока обработки информации).

Питание изделия может осуществляться любым видом напряжения: постоянным, переменным или импульсным. Питающее напряжение может иметь пульсации произвольной формы и амплитуды, не превышающие по абсолютной величине максимальных напряжений питания устройства.

Все внешние цепи изделия защищены от атмосферного и наведённого электричества, а также от кратковременных перегрузок.

Изделие не выдаёт ложных срабатываний от разрядов молний и сигналов радиостанций. Регулировка характера воздействия, принимаемого изделием за нарушение, а также степени адаптации к продолжительным однородным помехам позволяет повысить помехоустойчивость изделия и минимизировать количество ложных срабатываний, сохраняя вероятность обнаружения на высоком уровне.

Для получения оптимального соотношения сигнал/помеха в изделии применяется специально разработанный трибокабель.

Организация крепления БОС к скобе крепления, и скобы крепления БОС к ограждению, исключает демонтаж изделия без открывания крышки БОС, что приведёт к выдаче
сигнала «тревога».

Комплект поставки:
 Состав изделия определяется вариантом поставки, который обозначается двумя цифрами после индекса изделия (например, "Изделие "Багульник-М" индекс 2ДИ.ТГ.01" - вариант поставки 01). При заказе изделия указывается необходимый вариант поставки. В состав варианта поставки 2ДИ.ТГ.01 входят элементы приведены в таблице 1 и в таблице 2.
 Изделие поставляется в картонных коробках: малая коробка № 1, большая коробка № 2 и 3. Малая коробка № 4 поставляется только для варианта поставки 2ДИ.ТГ.01. Документация всегда находится в коробке № 1.

Габаритные размеры и масса коробки:
- Малая коробка №1 - 300х235х85, масса 1,7 кг
- Большая коробка №2 и №3 - 430х430х180, общая маcса двух коробок, при длине чувствительных элементов 250м - 25кг, и при длине 210м - 20кг.
- Малая коробка №4 - 300х235х85, масса 0,7 кг.
