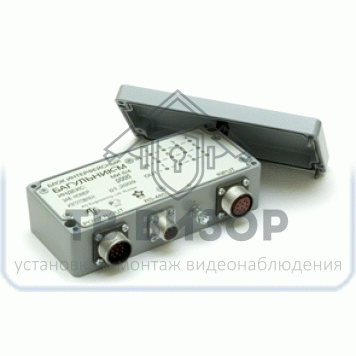

Модуль интерфейсный Багульник-М МИ 8/4

Багульник-М МИ 8/4 Модуль интерфейсный периметровый с КМЧ

Модуль интерфейсный (концентратор) предназначен для построения распределённой системы сбора и обработки информации, решающей задачи по усилению охраны периметров объектов различного назначения.
 Модуль применяется для сопряжения непосредственно на периметре различных устройств и охранных извещателей, имеющих в качестве исполнительного элемента контакты реле ("сухой контакт"), с компьютеризированной центральной станцией ("Устройство сбора и обработки информации "Багульник-М" УСО" АВРТ.425621.019), использующей в качестве линии связи двухпроводную витую пару и индустриальный интерфейс RS-485.
 Модуль интерфейсный может применяться для управления различными нагрузками с помощью встроенных исполнительных реле по команде со станционной аппаратуры.
 Принцип работы основан на постоянном контроле охранных шлейфов, обработке микропроцессором информации об их состоянии и передаче этих данных с помощью встроенного интерфейса RS-485 на аппаратуру сбора информации по двухпроводной линии связи. Основой модуля интерфейсного является микропроцессор, выполняющий все операции по опросу шлейфов, коммутации встроенных исполнительных реле и обслуживанию интерфейса RS-485. Анализируя величину сопротивления шлейфа, модуль способен различать четыре его состояния (норма, тревога, обрыв или замыкание шлейфа).

Основные возможности изделия:
 Модуль имеет восемь отдельных входов для подключения к ним исполнительных реле различных извещателей.
 По каждому входу изделие способно различать четыре состояния шлейфа при подключении двух контрольных резисторов: норма, тревога, обрыв и замыкание. При использовании одного контрольного резистора устройство различает только три состояния шлейфа: норма, тревога (обрыв) и замыкание.
 Модуль имеет четыре отдельных выходных реле для управления цепями различного назначения. Управление и установка реле в необходимое состояние возможны по команде с центральной станции.

 При открывании крышки модуля становится доступной индикация. Двенадцать двухцветных светодиодных индикаторов, расположенных на передней панели устройства, позволяют получить полную информацию о состоянии шлейфов и выходных реле устройства.
 Устойчивый запуск изделия может осуществляться при нестабилизированном напряжении питания от 5 до 36 В, а функционирование от 3 до 36 В. Потребляемая мощность в рабочем режиме не более 0,27 Вт, в режиме включённой индикации не более 0,6 Вт.
 В изделии реализована полная гальваническая развязка по цепям питания, по цепям выходных реле и интерфейса RS-485. Все эти цепи, а также цепи входных шлейфов, имеют защиту от высоковольтных импульсных помех и перенапряжений.

 Модуль интерфейсный сохраняет работоспособность при температуре окружающей среды от -45 до +50°С.
