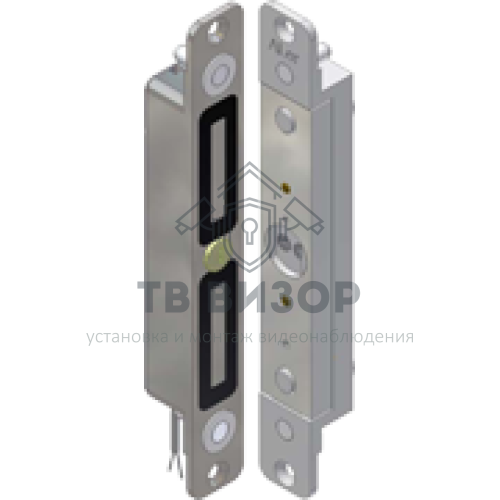

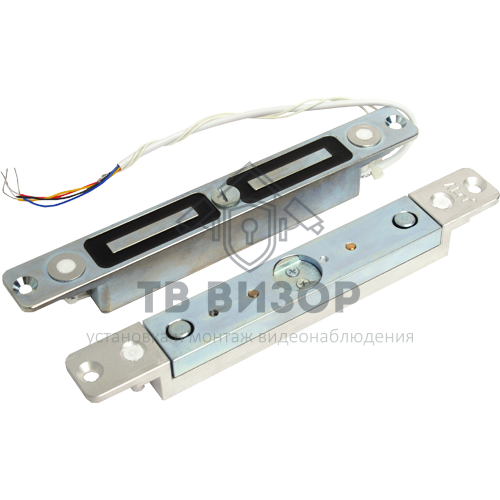

Замок электромагнитный AL-400SV-24V

Сдвиговый врезной электромагнитный замок c питанием 24В. Предназначен для скрытого монтажа в распашные и маятниковые двери с шириной полотна не менее 35 мм. Усилие удержания не менее 400 кгс. Встроенный датчик контроля блокировки двери,

ОСОБЕННОСТИ

- Сдвиговый врезной электромагнитный замок AL-400SV предназначен как для врезного (скрытого) монтажа, так и накладного, и применяется для средних дверей, открывающихся в любую сторону, в том числе маятниковых и стеклянных. Врезной монтаж замка AL-400SV производится в двери с шириной полотна не менее 35 мм.
- Усилие удержания составляет не менее 400 кгс. Встроенный датчик контроля блокировки двери позволяет выводить информацию на пульт охраны или иное устройство.
- Предусмотрена возможность эксцентриковой регулировки взаимного расположения якоря и замка для облегчения установки.

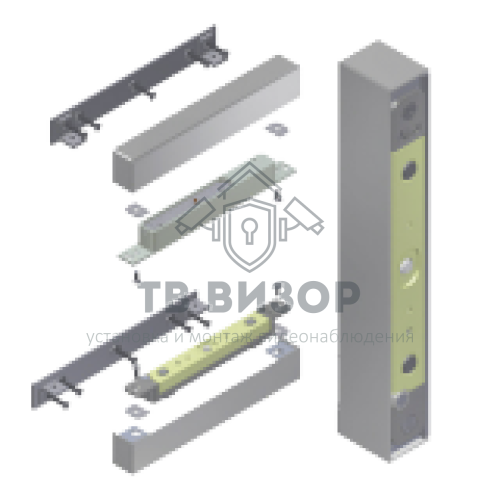

- Накладной монтаж возможен при использовании монтажного комплекта МК AL-400S, монтаж на стеклянные двери – при использовании монтажного комплекта MK AL-400S-Glass.
- Замок AL-400SV предназначен для вертикальной установки в центральную часть двери. Установка в горизонтальном положении не допускается!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Усилие удержания (не менее) - 400 кгс
Напряжение питания - 24VDC
Допустимое колебание напряжения электропитания - +10% -5%
Ток потребления - 24VDC 0,55 A
Удержание - 0,15 A
Температурный режим эксплуатации - -10°C + 35°C
Габаритные размеры корпусной части - 201,5x25x25 мм
Габаритные размеры якорной части - 201,5x25x25 мм
Длина кабеля для подключения замка не менее - 0,3 м
Допустимая величина зазора между рабочими поверхностями магнитопровода и якоря - 1,5 – 4,5 мм
Датчик положения двери.
Коммутируемый элемент — "сухой" контакт геркона.
Режим охраны геркона - нормально замкнут
Максимальная коммутируемая мощность геркона - 10 Вт
Максимальный коммутируемый ток геркона - 0,3 А
Максимальное коммутируемое напряжение геркона - 72 В
Переходное сопротивление, не более - 0,2 Ом
Пробивное напряжение геркона, не менее - 150 В
Сопротивление изоляции, не менее - 10^9Ом
Максимальное время срабатывания геркона - 0,5 mc
Датчик контроля замка.
Коммутируемый элемент — "сухой" контакт твердотельного реле.
Выходные контакты реле в режиме "закрыто" - нормально замкнут
Максимальный коммутируемый ток - 0,4 А
Максимальное коммутируемое напряжение - 60 В
Переходное сопротивление, не более - 2 Ом
