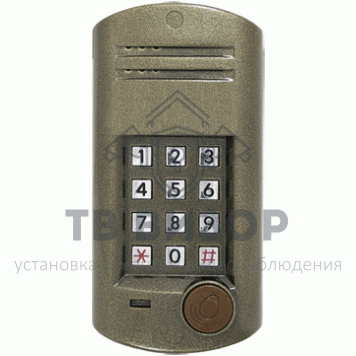

Вызывная аудиопанель SIP-DPM1

Домофонная панель предназначена для интеграции в системы домофонной, телефонной, диспетчерской связи на основе SIP серверов, IP АТС и/или абонентского SIP оборудования. Может быть использована, как в качестве SIP домофона с функцией открывания двери (управления реле) с телефонного устройства (аппарата, интерфейса) или SIP клиента (программы, установленной в мобильный телефон, персональный компьютер, планшет, и т.п.), так и в качестве уличного всепогодного SIP телефонного аппарата. Возможно подключение через точку доступа Wi-Fi. Количество исп.реле - 1. Количество входов датчиков - 0.

Многоабонентский автономный SIP домофон, промышленный всепогодный антивандальный SIP телефон.

Выпускается в двух модификациях SIP-DPM1 и SIP-DPM2, отличающихся количеством реле и наличием входов датчиков.

Для подключения IP домофона к серверу не требуется маршрутизация порта, все домофоны SIP-DPM могут связаться с сервером из любой точки глобальной сети. Вызывная панель оборудована телефонной клавиатурой. В телефонном режиме соединение устанавливается с произвольно набранным номером. В квартирном режиме при наборе кода или срабатывании подключенного датчика осуществляется вызов на указанный в настройках соответствующий коду номер в телефонной сети. Вызываемый абонент имеет возможность путем набора кода открывания открыть дверь посетителю или воздействовать на любое иное внешнее устройство посредством управляющего(их) реле панели. Также имеется возможность осуществления вызова самой панели (звонок на домофон), а также звонок с одной SIP-DPM (или SIP-DP) панели на другую (или иное sip устройство) без SIP сервера, т.е. полная реализация функции sip интеркома и/или IP домофона с вызовом на любое sip устройство. Панель оборудована считывателем брелков EMMarine, считанный код передается на внешний контроллер СКУД по интерфейсу Wiegand26 или TouchMemory.


Технические характеристики:

Габаритные размеры (В*Ш*Т мм) 180*90*22
Корпус: антивандальное исполнение, металл, IP-54, -40/+50°C
Напряжение питания 12В / Потребляемый ток 0,2А
Интерфейс подключения Ethernet 10BASE-T
Встроенный считыватель EMMarine (Wiegand26/TouchMemory)
Трафик в режиме ожидания ~340 байт/мин, ~15 МБ/мес
Аудио: G.711 (a-law), качество звука: 8 кГц 8 бит
Количество исп.реле: Для SIP-DPM1 - 1, Для SIP-DPM2 - 3
Параметры контактов реле: коммутируемое напр. 30В, ток 2А
Количество входов датчиков: SIP-DPM1 - 0, SIP-DPM2 - 2
Количество абонентов: 3072
Рекомендуемые SIP клиенты: Linphone, Zoiper, MicroSIP, CSipSimple

Корпус панели: металлический, антивандальный.
В приведенном исполнении используется наиболее оптимальный по выбору разработчика корпус, но возможен выпуск платы домофона и в ином корпусе вызывной панели (под заказ).

Синхронизация с (внутренним или внешним) видеопотоком для реализации возможности совершения видеовызовов:
Совершение видеовызова реализовано путем указания в настройках строки запроса ретранслируемого видеопотока (H.264) от IP камеры к SIP клиенту (протокол управления RTSP). Возможность просматривать видео также зависит и от SIP клиента. Как правило стабильно работают только видеовызовы с низким разрешением, соответственно IP камера должна поддерживать видеопотоки низкого разрешения начиная от 320*240. Поддерживаемые разрешения: 704x576 (D1) от 1 до 25 кадров в секунду; 352x288 (CIF) от 1 до 25 кадров в секунду. Пример камеры - Tantos TSi-Pe1F.


Функции [ возможна корректировка и/или разработка индивидуальных алгоритмов ]:

1. Режимы ответа домофона SIP-DP на входящий звонок:
- «автоответ»
- вызывной сигнал с ответом кнопкой вызова
- аудио мониторинг помещения.
- управление

2. Изменение режимов работы вызова:
- нет вызова
- вызов/отбой
- вызов/отбой – вызов
- вызов (с последующей блокировкой кнопки вызова и датчиков состояния)
- звуковое сообщение

3. Изменение режимов набора номера:
- телефонный (прямой набор произвольного номера)
- вызов по номеру квартиры (таблица номеров квартир, где каждому соответствует номер телефона абонента)

4. Управление громкостью микрофона и динамика с телефона во время разговора.

5. Гибкий план нумерации кодов управления реле и громкостью.

6. Режимы работы реле:
- включение на 1 - 254 сек.
- включение/выключение
- синхронизация с вызовом (например, для управления освещением или поворота видеокамеры).

7. Вызов по срабатыванию датчиков (только для SIP-DPM2), выбор вызываемого номера отдельно для каждого датчика. Возможно подключение дополнительных кнопок или использование датчиков движения или прохода для автоматического вызова без нажатия кнопки.

8. Поддержка протоколов
- Поддержка управления посредством SIP INFO или RFC2833 RTP EVENT.
- Выбор транспортного протокола для SIP: только UDP
- Конфигурирование панели осуществляется посредством WEB интерфейса.

9. Считыватель брелков EMMarine.

Поддерживаемые интерфейсы подключения к контроллеру СКУД:
-Wiegand26
-TouchMemory

10. Режим аварийного открывания (настраиваемое автоматическое открывание во время вызова при отсутствии связи с SIP сервером)


Подключение SIP домофона SIP-DPM:

1. Подключить контакты реле для открывания двери к контакту кнопки открывания контроллера и общему проводу. Если необходимо, подключить внешнее реле управления освещением или другими устройствами. При использовании внешних реле следует параллельно обмотке реле установить диод FR-207 или аналогичный катодом (белой полосой) к «+» питания, несоблюдение полярности может привести к выходу из строя блока питания. Отсутствие диода делает обмотку реле источником мощных электромагнитных помех, которые могут привести к сбоям в работе электронного оборудования в помещении.

2. Подключить контакты считывателя “общий-”, “+12в”, “Data0” и “Data1” к контроллеру СКУД как показано на схеме. Если используется формат Wiegand26, контакты “Data0” и “Data1” подключаются к соответствующим контактам на контроллере. Если используется формат Touch-memory, контакт “Data1” нужно соединить с общим проводом, а Data0 к входу TouchMemory контроллера. При подключении в формате TouchMemory длина провода от контроллера до считывателя не должна превышать 3 м., в случае превышения можно вывести провод контакта TM за пределы основного кабеля для уменьшения емкости между этим сигналом и общим проводом. При подключении в формате Wiegand26 провод длиной свыше 3м. должен быть экранирован, экран соединен с общим проводом, максимальная длина провода 50м, при несоблюдении этих условий возможно ошибочное считывание кодов карт.

3. Подключить датчики движения, прохода, дополнительные кнопки и т.п. (если предусмотрены) к входам датчиков и общему проводу.

4. Подключить блок питания, к контактам +12 и общий строго соблюдая полярность.

5. Подключить сеть Ethernet к соответствующим контактам, руководствуясь схемой подключения.

6. Включить блок питания в электрическую сеть.

7. Перейти к программным настройкам.

Программные настройки:

1. Нажмите и удерживайте более 1 сек. кнопку сброса сетевых настроек. IP адрес установится по умолчанию 192.168.0.127.

2. Введите в строку адреса браузера IP адрес 192.168.0.127 и дождитесь ответа web интерфейса управления домофоном. Логин по умолчанию - admin, пароль - masterkey

3. Сконфигурируйте настройки домофона
