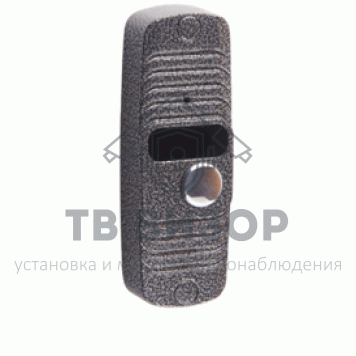

Вызывная аудиопанель SIP-DP2

Домофонная панель предназначена для интеграции в системы телефонной / диспетчерской связи на основе SIP серверов и IP АТС. Используется в качестве автономного SIP домофона с функцией открывания двери (управления реле) с телефонного устройства (аппарата, интерфейса). Возможно подключение через точку доступа Wi-Fi. Количество исп.реле - 3. Количество входов датчиков - 2.

Выпускается в двух модификациях SIP-DP1 и SIP-DP2, отличающихся количеством реле и наличием входов датчиков.

Для подключения SIP домофона к серверу не требуется маршрутизация порта, все домофоны SIP-DP могут связаться с сервером из любой точки глобальной сети. При нажатии кнопки вызова расположенной непосредственно на панели или срабатывании подключенного датчика состояния (для SIP-DP2) осуществляется вызов на указанный в настройках номер телефонной сети. Оператор имеет возможность путем набора кода открывания открыть дверь посетителю или воздействовать на любое иное внешнее устройство посредством управляющего(их) реле панели. Также имеется возможность осуществления вызова самой панели (звонок на домофон), а также звонок с одной SIP-DP (или SIP-DPM) панели на другую (или иное sip устройство) без SIP сервера, т.е. полная реализация функции sip интеркома и/или IP домофона с вызовом на любое sip устройство.


Технические характеристики:

Габаритные размеры (В*Ш*Т мм) 122*42*23
Корпус: антивандальное исполнение, металл, IP-54, -40/+50°C
Потребляемый ток 0,2А / Напряжение питания 12В
Интерфейс подключения Ethernet 10BASE-T
Трафик в режиме ожидания ~340 байт в минуту / ~15 МБ в месяц
Аудио: G.711 (a-law), качество звука: 8 кГц 8 бит
Количество исп.реле: Для SIP-DP1 - 1, Для SIP-DP2 - 3
Параметры контактов реле: коммутируемое напр. 30В, ток 2А
Количество входов датчиков: Для SIP-DP1 - 0, Для SIP-DP2 - 2
Рекомендуемые SIP клиенты: Linphone, Zoiper, MicroSIP, CSipSimple

Корпус панели: металлический, антивандальный.
В приведенном исполнении используется наиболее оптимальный по выбору разработчика корпус, но возможен выпуск платы домофона и в ином корпусе вызывной панели (под заказ).

Синхронизация с (внутренним или внешним) видеопотоком для реализации возможности совершения видеовызовов:

* Совершение видеовызова реализовано путем указания в настройках строки запроса ретранслируемого видеопотока (H.264) от IP камеры к SIP клиенту (протокол управления RTSP). Возможность просматривать видео также зависит и от SIP клиента. Как правило стабильно работают только видеовызовы с низким разрешением, соответственно IP камера должна поддерживать видеопотоки низкого разрешения начиная от 320*240. Поддерживаемые разрешения: 704x576 (D1) от 1 до 25 кадров в секунду; 352x288 (CIF) от 1 до 25 кадров в секунду. Пример камеры - Tantos TSi-Pe1F.
* Конструкция панели SIP-DP1 позволяет интегрировать внутрь бескорпусную IP модульную камеру (или аналоговую, но без интеграции видеосигнала в SIP без установки дополнительного видеокодера) с посадочным местом не превышающем 32x32х16мм. Примеры моделей аналоговых камер: SK1004SOR2-normal, SK1004PHC/ISO, ASE-345H и т.п. IP камеры в конструктивном плане практически идентичны.

Функции [ возможна корректировка и/или разработка индивидуальных алгоритмов ]:

1. Режимы ответа домофона SIP-DP на входящий звонок:
- «автоответ»
- вызывной сигнал с ответом кнопкой вызова
- аудио мониторинг помещения.
- управление

2. Изменение режимов работы кнопки вызова:
- нет вызова
- вызов/отбой
- вызов/отбой – вызов
- вызов (с последующей блокировкой кнопки вызова и датчиков состояния)

3. Управление громкостью микрофона и динамика с телефона во время разговора.

4. Гибкий план нумерации кодов управления реле и громкостью индивидуально для каждого домофона.

5. Режимы работы реле:
- включение на 1 - 254 сек.
- включение/выключение
- синхронизация с вызовом (например, для управления освещением или поворота видеокамеры).

6. Вызов по срабатыванию датчиков (только для SIP-DP2), выбор вызываемого номера отдельно для каждого датчика. Возможно подключение дополнительных кнопок или использование датчиков движения или прохода для автоматического вызова без нажатия кнопки.

7. Поддержка протоколов
- Поддержка управления посредством SIP INFO или RFC2833 RTP EVENT.
- Выбор транспортного протокола для SIP: UDP
- Конфигурирование осуществляется посредством WEB интерфейса.

8. Режим аварийного открывания (настраиваемое автоматическое открывание во время вызова при отсутствии связи с SIP сервером)

Подключение SIP домофона SIP-DP:

1. Подключить контакты реле для открывания двери к контакту кнопки открывания контроллера и общему проводу. Если необходимо, подключить внешнее реле управления освещением или другими устройствами. При использовании внешних реле следует параллельно обмотке реле установить диод FR-207 или аналогичный катодом (белой полосой) к «+» питания, несоблюдение полярности может привести к выходу из строя блока питания. Отсутствие диода делает обмотку реле источником мощных электромагнитных помех, которые могут привести к сбоям в работе электронного оборудования в помещении.

2. Подключить датчики движения, прохода, дополнительные кнопки и т.п. (если предусмотрены) к входам датчиков и общему проводу.

3. Подключить блок питания, к контактам +12 и общий строго соблюдая полярность.

4. Подключить сеть Ethernet к соответствующим контактам, руководствуясь схемой подключения.

5. Включить блок питания в электрическую сеть.

6. Перейти к программным настройкам.

Программные настройки:

1. Нажмите и удерживайте более 1 сек. кнопку сброса сетевых настроек. IP адрес установится по умолчанию 192.168.0.127.

2. Введите в строку адреса браузера IP адрес 192.168.0.127 и дождитесь ответа web интерфейса управления домофоном. Логин по умолчанию - admin, пароль - masterkey

3. Сконфигурируйте настройки домофона
