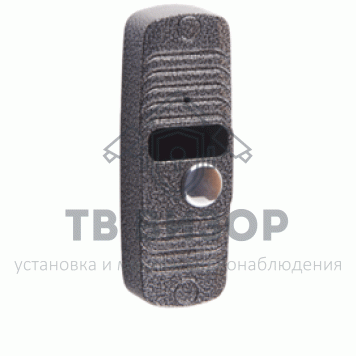

Вызывная аудиопанель PBX-DP1 Audio Вызывная панель телефонная

PBX-DP1 Audio. Вызывная аудио панель для мини АТС. Телефонный домофон. Переговорное устройство для мини АТС и стандартных телефонных линий с управлением внешним устройством.

Переговорное устройство для мини АТС с возможностью использования панели в качестве IP (VoIP, SIP), GSM домофона, а также в качестве радиодомофона, а также переговорного устройства "телефон ‹--› домофон" или "домофон ‹--› домофон".

Телефонный домофон PBX DP1 выпускаются в двух модификациях:

PBX-DP1 AUDIO - вызывная аудио панель для мини АТС без предустановленной камеры видеонаблюдения.

PBX-DP1 VIDEO - вызывная панель для мини АТС с установленной видеокамерой и инфракрасной подсветкой.


Назначение и принцип действия универсального телефонного домофона PBX-DP1:

Домофонная вызывная панель PBX-DP1 OEM (Audio) предназначена для использования в составе офисных АТС, независимо от емкости и производителя, является универсальной альтернативой штатным адаптерам домофона, а также может быть использована в качестве переговорного устройства (громкой связи) двухсторонней связи. Подключается к стандартной аналоговой линии (SLT) с напряжением 20-80V и источнику питания 12V. При нажатии кнопки вызова, как в процессе разговора, так и в свободном состоянии домофон набирает заранее запрограммированный номер. После ответа вызываемого внутреннего номера вызываемый абонент может открыть замок путем набора заранее запрограммированного кода открывания замка в тональном режиме (DTMF). При этом открывание замка обеспечено средствами реле (сухой контакт NO, нормально разомкнутый), находящегося внутри вызывной панели, время срабатывания реле 1 сек. Тоже самое возможно и в обратном направлении, т.е. при вызове домофона оператором. В этом случае, при поступлении вызова панель автоматически снимет трубку и переключится в режим разговора. Программирование переговорного устройства осуществляется путем набора кодов программирования в тональном режиме (DTMF) при звонке на внутренний номер, к которому подключен домофон (для защиты предусмотрен пин код). Использование домофона возможно практически на любых телефонных линиях, в т.ч. на линиях не поддерживающих тональный набор. Переговорное устройство обладает 2-мя режимами импульсного набора (10 и 20 Гц), для открывания замка и программирования достаточно переключить ваш телефонный аппарат во временный тональный режим, как правило, путем нажатия кнопки «*».


Корпус панели: металлический, антивандальный, IP-54, -40/+50°C.
В приведенном исполнении используется наиболее оптимальный по выбору разработчика корпус, но возможен выпуск платы домофона и в ином корпусе вызывной панели (под заказ).

[ возможна корректировка и/или разработка индивидуальных алгоритмов ]




Варианты применения вызывной панели домофона PBX-DP1

Домофонная панель PBX-DP1 подключается к внутреннему номеру офисной АТС. Если функциональность АТС позволяет набором одного номера вызывать в нужном порядке требуемых абонентов, достаточно подключить домофон к свободному внутреннему номеру и запрограммировать вашу АТС соответствующим образом. Если в вашей АТС возможно, путем набора номера, вызвать только одного абонента, то можно задействовать возможности внешней (CO) линии. Для этого необходимо выделить в номерной емкости АТС еще один внутренний номер и еще одну внешнюю (CO) линию и подключить домофон по этой схеме:

Домофон ----------> Внутренняя линия 1

Внутренняя линия 2 ------------> Внешняя линия

В этом случае в домофоне в качестве набираемого номера программируется второй внутренний номер подключенный к внешней линии. АТС в свою очередь программируется исходя из функций внешних линий, а именно назначения звонков. Таким образом в АТС, не обладающих возможностью вызова одним номером нескольких абонентов, появляется возможность реализовать это с помощью возможностей программирования внешней линии.

Радиодомофон, переговорное устройство "телефон ‹--› домофон", "домофон ‹--› домофон"

Самый простой вариант функционала "радиодомофона", а также переговорного устройства "телефон ‹--› телефон / домофон", "домофон ‹--› домофон" реализуется путем совместного использования домофонной панели PBX-DP1 и Адаптера "телефон ‹--› домофон" Комендантъ FXS-2-FXS

Использование телефонного домофона PBX-DP1 в качестве вызывной панели IP домофона

PBX-DP1 может использоваться в качестве домофона, подключаемого к FXS порту VoIP шлюза. Шлюз настраивается как внутренний номер SIP сервера с соответствующими правами доступа, в домофоне программируется внутренний номер или группа вызова, при нажатии на кнопку вызова домофон набирает номер, который передается шлюзом в SIP сервер. Также домофон принимает входящие звонки и позволяет открыть дверь или запрограммировать настройки с помощью DTMF набора. Таким образом IP домофон будет интегрирован в состав корпоративной VoIP сети.

Использование телефонного домофона PBX-DP1 в качестве вызывной панели GSM домофона

Подключение домофона к GSM терминалу решает задачу экстренной связи на удаленных объектах. Длина набираемого номера может составлять до 20 цифр, поэтому возможно использование вызывной панели в качестве GSM домофона. Все функции домофона, включая программирование и управление замком, будут полностью доступны из сети GSM посредством DTMF набора.

Подобные решения можно использовать в качестве сети переговорных устройств для экстренной связи охраны или посетителей с возможностью управления внешним устройством, например включением освещения или сирены (потребуется дополнительное оборудование).

Телефонный домофон для мини АТС с камерой видеонаблюдения:

Вызывная панель PBX-DP1 VIDEO по своему функционалу и принципам программирования полностью повторяет устройство аудиопанели PBX-DP1 OEM (Audio), но, в отличает о аудиопанели, в корпус панели PBX-DP1 VIDEO установлена бескорпусная модульная камера видеонаблюдения с интегрированной инфракрасной подсветкой (~20см).

Конструкция панели PBX DP1 AUDIO позволяет интегрировать внутрь бескорпусную IP модульную камеру (или аналоговую, но без интеграции видеосигнала в SIP без установки дополнительного видеокодера) с посадочным местом не превышающем 32x32х16мм. Примеры моделей аналоговых камер: SK1004SOR2-normal, SK1004PHC/ISO, ASE-345H и т.п. IP камеры в конструктивном плане практически идентичны.



Телефонный домофон PBX-DP1 протестирован на совместимость с мини АТС следующих производителей:

Alcatel, LG (Gold Star), AVAYA, AT&T, Karel, Ericsson, Panasonic, NEC, Samsung, Siemens, Daytek, Daytron, Dole, Unitel, Telrad

Технические характеристики:

Габаритные размеры (В*Ш*Т мм) 122*42*23
Корпус: антивандальное исполнение, металл, IP-54, -40/+50°C
Потребляемый ток 0,2А / Напряжение питания 12В
Количество исп.реле: 1, коммутируемое напр. 30В, ток 2А
Напряжение телефонной линии: не менее 20В


Инструкция по программированию

1. Распайка контактов домофона.

+ Источника питания = Красный
- Источника питания = Коричневый
* Видеосигнал = Розовый
* Общий видео = Серый
Телефонная линия (полярность не имеет значения) = Синий и желтый
Контакты реле (полярность не имеет значения) = Зеленый и белый

2. Команды программирования домофонной панели.

Режим набора номера
*1pinX
где X=2 импульсный набор 10гц Х=3 импульсный набор 20гц X=1 тональный набор (DTMF) (по умолчанию 1)
Импульсный набор применяется на АТС российского производства, не обладающих возможностью DTMF детектирования.

Время разговора.
*2pinXXX
где ХХХ максимальное время разговора в секундах. Минимальное значение 015, максимальное значение 255 (по умолчанию 030)
Этот параметр требуется для ограничения времени разговора на случай несрабатывания встроенной системы отбоя по причине нестандартного сигнала «занято», его отсутствия, а также зашумленности линии или помещения, в котором установлена домофонная панель.

Регулировка громкости динамика вызывной панели.
*3pinX
где Х громкость спикерфона 1-4 (по умолчанию 4)

Набираемый номер.
*5pinXXXXXXXXXXXXXXXX#
где X...X 1-20 цифр набираемый номер.

Код открытия замка.
*4pinХХХХ#
где ХХХХ код открытия замка 1-20 цифр, (по умолчанию 55)

Внимание!!! Не рекомендуется установка кода открывания состоящего из одной цифры, т.к. это ведет к возможности открытия замка через микрофон с помощью сотового телефона или бипера. После набора 1-й цифры кода тон-детектор домофона блокируется до выполнения всей команды.

Установка пин-кода.
*6pinXXXX# XXXX новый pin 4 цифры (по умолчанию 0000)
Требуется для смены пароля режима программирования универсального домофона для исключения несанкционированного доступа к вызывной панели из местной телефонной сети.

3. Инициализация домофона и значения по умолчанию.

Для инициализации вызывной панели домофона в случае утери пароля необходимо открыть заднюю крышку домофонной панели, отвернуть винты крепления платы, замкнуть перемычку. Далее выключить и включить питание и удерживать кнопку вызова нажатой в течение ~10 сек. После снять перемычку, выключить и включить питание. Значения по умолчанию устанавливаются согласно п.3 настоящей инструкции.
