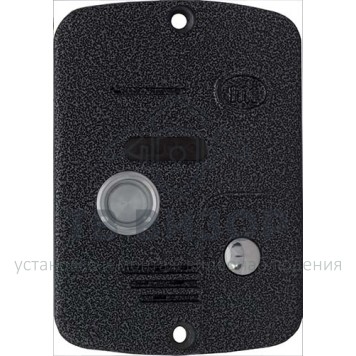

Вызывная аудиопанель MK1-TM-EM

Одноабонентный блок вызова МЕТАКОМ MK1-TMEM предназначен для установки в подъездах жилых домов, у входных дверей квартир, офисов и т. д. Блок вызова может работать как в составе координатной домофонной системы для работы на одну общую абонентскую трубку, либо как самостоятельная одноабонентная домофонная система. В качестве оконечных устройств, устанавливаемых у абонентов, рекомендуются трубки квартирные переговорные типа ТКП-01, ТКП-05М,ТКП-06М, ТКП-10М, ТКП-12М или другие, предназначенные для домофонов с координатной системой адресации производства МЕТАКОМ.

Блок вызова обеспечивает подачу сигнала вызова на оконечное устройство у абонента, дуплексную связь посетителя с абонентом, дистанционное открывание замка. Замок также может быть открыт с помощью кнопки ВЫХОД, устанавливаемой у входной двери внутри помещения. Блок вызова имеет считыватель контактных ключей.

Выходной каскад с мощным транзистором предназначен для непосредственного управления обмоткой электромеханического или электромагнитного замка без применения какой-либо дополнительной платы управления или размагничивания. Блок вызова имеет вандалозащищенную конструкцию и может устанавливаться как на улице, так и внутри помещения. Питание блока вызова и замка может осуществляться от блока питания МЕТАКОМ БП-2У.

Технические характеристики
Максимальное сопротивление линии связи, Ом 30
Ёмкость памяти ключей 20
Поддерживаемый протокол ключей ТМ2003, ТМ2004, DS1990А
Количество вызывных сигналов, подаваемых на ТКП 8
Управление замком (нормально замкнутый на общий провод, либо нормально разомкнутый*) Мощный ключевой транзистор
Длительность открывания замка 1…30 сек* (шаг установки — 1 сек)
Длительность разговора, сек. 90
Напряжение питания, В 15…18 постоянного тока
Потребляемый ток (Дежурный режим), А, не более 0,09
Потребляемый ток (Вызов абонента), А, не более 0,25
Диапазон рабочих температур -30...+40°C
Относительная влажность воздуха (при 35°C) 95%
Габаритные размеры вызывной панели, мм 125 x 90 x 25
Масса без крепежа (Блок вызова MK1), кг, не более 0,30
Масса без крепежа (Рамка (MK1-XR(V)- E2)), кг, не более 0,1


Отличительные особенности:
Непосредственный вызов абонента;
Запись ключей общим списком;
Возможность удаления всех записанных ключей из памяти;
Возможность работы в составе многоабонентной координатной домофонной системы на общее абонентское устройство с коммутацией линии от многоабонентного домофона;
Гальваническая развязка с многоабонентным координатным домофоном;
Вход в режим программирования и записи ключей путём замыкания перемычки на задней стороне блока вызова;
Возможность работы с электромагнитным или электромеханическим замком (устанавливается программно);
Звуковой контроль нажатия кнопок;
Раздельная регулировка чувствительности микрофона и громкости динамика.
