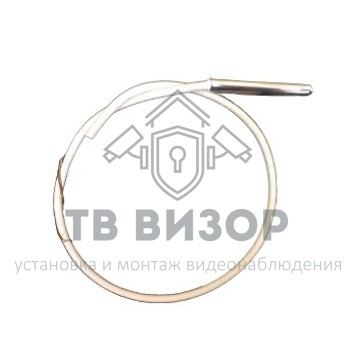

Выносной замыкающий геркон Геркон ВЗГ 290/45.500

Геркон ВЗГ 290/45.500 Выносной замыкающий геркон

Выносной замыкающий геркон (ВЗГ) – далее геркон, предназначен для комплектации трубопроводной арматуры систем безопасности атомных электростанций (АЭС), для сигнализации конечных положений подвижных элементов, работающих в высокотемпературной среде путём коммутации цепей постоянного тока. Степень защиты, обеспечиваемая оболочкой IP 62.

ВЗГ осуществляет коммутацию при взаимодействии с магнитом сплав ЮНДКТ5 ГОСТ 17809 размещённым между шайбами сталь 20 ГОСТ 1050-2013.

Максимальное число срабатываний ВЗГ в режиме коммутации постоянного токов в диапазоне от 0,001 до 0,4 А и напряжений от 6 до 48 В при нормальных условиях должно быть не менее 106 сраб. при максимальной мощности 10 Вт, при температуре 290°С гарантируется 104 срабатываний. Падение напряжения на замкнутых контактах при величине тока в указанном диапазоне не более 0,25 В. Герконы устойчивы к воздействию радиационного излучения.

Производитель рекомендует при монтаже в аппаратуре производить закрепление ВЗГ выводами вниз.

Условное обозначение геркона при заказе и в конструкторской документации состоит из слова геркон, аббревиатуры ВЗГ, цифры до косой черты обозначают максимальную рабочую температуру в градусах по Цельсию, цифры после косой черты до точки задают длину корпуса, последние цифры задают длину выводов, все значения после косой черты задаются в миллиметрах, далее шифр ТУ.

Пример обозначения при заказе: Геркон ВЗГ 290/45.500 ПАШК.425119.026 ТУ.
