Узел доступа PSW-2G8F+UPS-Box

Коммутатор PSW-2G8F+UPS-Box — это многофункциональный гигабитный управляемый коммутатор в уличном исполнении со встроенным источником бесперебойного питания, встроенным оптическим кроссом и поддержкой PoE+, предназначенный для подключения 8-ми видеокамер стандарта PoE/PoE+ (IEEE802.3af/at) мощностью до 30Вт. Суммарный бюджет мощности PoE – 160Вт.

Особенности

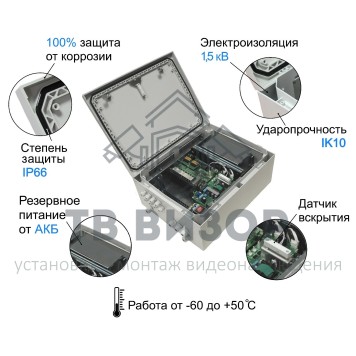

Корпус коммутатора изготовлен из поликарбоната, армированного стекловолокном. Материал и структура корпуса обеспечивают:

максимально возможный индекс ударопрочности IK10
100% защиту от коррозии
степень защиты от пыли и влаги IP66
электроизоляцию 1.5 кВ
устойчивость к ультрафиолетовому излучению

Применение индустриальных электронных компонентов обеспечивает работу коммутатора в диапазоне температур от -60 до +50.

В состав изделия входят:

Плата коммутатора
Источник бесперебойного питания
Подогреваемый отсек АКБ
Две АКБ (12В, 12А*ч)
Модули грозозащиты по питанию 220В и Ethernet портам
Оптический кросс
Датчик вскрытия (геркон)
Сухой контакт
Релейный выход
Клеммные зажимы 230В
Выключатель

Встроенный ИБП:

Коммутатор контролирует входное напряжение 230В. В случае отклонения его от нормы коммутатор переходит на питание от АКБ.

Отклонением от нормы является:

Пропадание питания
Напряжение ниже 180В или выше 260В (перекос фаз)
Напряжение 400В (потеря нуля или ошибка подключения)
Важно! Переход на питание от АКБ происходит без перерыва в работе коммутатора.

В зависимости от суммарного потребления подключенных камер коммутатор автоматически производит расчет оставшегося времени бесперебойной работы. Информация об этом отправляется через протоколы Syslog, SNMP на сервер. Для мониторинга состояния коммутатора рекомендуется использовать бесплатное ПО TFortis Device Manager

Характеристики:
Порты Gigabit Ethernet

1000Base-X c разъемом SFP;
Количество портов – 2 шт.;
Порты Fast Ethernet

10/100Base-Tx с разъемом RJ-45;
количество портов – 8 шт.;
поддержка Auto-MDIX для порта 10/100Base-Tx;
поддержка управления потоком IEEE 802.3x;
поддержка IEEE802.3at по варианту или «А», или «В» до 30Вт
поддержка Passive PoE по варианту «В» – 30Вт;
максимальная выходная мощность на все порты 160 Вт;
расстояние передачи – до 100м.
Питание

напряжение – ~ 230В (от 187 до 253 В);
макс. потребляемая мощность не более 320Вт.
Характеристики АКБ

- номинальное напряжение 12 В

- емкость 12 А*ч;

- габариты 151х98х95 мм;

- количество – 2 шт.

Конструкция

габариты 500х400х210 мм
масса без АКБ не более 15 кг;
масса с АКБ не более 23 кг;
степень защиты от внешних воздействий IP66;
класс ударопрочности IK10
кабельные вводы
- диаметр 4-8 мм – 8 шт.

- диаметр 6-12 мм – 5 шт.

Оптический кросс

планка под адаптеры: 16 мест, SC (duplex LC);
размер гильз для сплайс-кассеты: 40 или 60 мм.
количество мест в кассете: 32 КЗДС.
Внимание! В комплект не входят:

SFP-модули;
аксессуары для сварки оптоволокна.
Надежность

наработка на отказ не менее 75 000 часов (8,6 лет).
