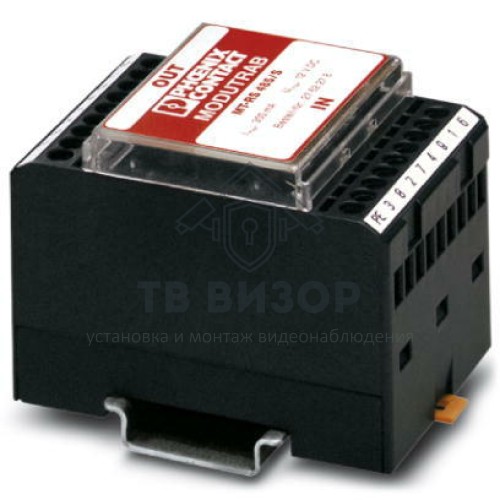

Устройство защиты сетей Ethernet MT-RS485-2762265

Производители Прочее

Артикул: 07118

Функционал: Устройство защиты сетей Ethernet

Единица измерения: шт

стоимость уточняйте

Под заказ

Модуль для установки на монтажную рейку со схемой грубой и тонкой защиты от перенапряжений RS-485-интерфейсов, монтируется на NS 35/7,5, ширина корпуса: 50 мм РазмерыВысота 77,5 ммШирина 47,6 ммГлубина 54,9 ммВернуться вверхОкружающие условияТемпература окружающей сре... →

Характеристики

Входное подключение

Винтовой зажим

Выходное подключение

Винтовой зажим

Защита линии

RS-485

Функционал

Устройство защиты сетей Ethernet

Модуль для установки на монтажную рейку со схемой грубой и тонкой защиты от перенапряжений RS-485-интерфейсов, монтируется на NS 35/7,5, ширина корпуса: 50 мм

Размеры

Высота 77,5 мм
Ширина 47,6 мм
Глубина 54,9 мм
Вернуться вверх
Окружающие условия

Температура окружающей среды (при эксплуатации) -40 °C ... 60 °C
Степень защиты IP20

Общие сведения

Цвет черный
Тип монтажа Монтажная рейка: 35 мм
Конструкция Модуль для установки на монтажную рейку, неразъемный
Направление действие Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground

Защитная цепь

Класс испытания согл. МЭК C2
C3
D1
Класс VDE C2
C3
D1
Макс. напряжение при длит. нагрузке UC 12 В DC
Номинальный ток 450 мА (25 °C)
Эффективный рабочий ток IC при UC ≤ 10 мкA
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) 10 кA
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) 10 кA
Отводимый импульсный ток Iimp (10/350) мкс 500 A
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. ≤ 22 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. ≤ 600 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. ≤ 22 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. ≤ 600 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. ≤ 22 В
Остаточное напряжение при In (фаза-фаза) ≤ 19 В
Остаточное напряжение при In (фаза-земля) ≤ 19 В
Уровень защиты Up (жила-жила) ≤ 22 В
Уровень защиты Up (жила-земля) ≤ 600 В
Уровень защиты Up (жила-GND) ≤ 22 В
Время срабатывания tA (фаза-фаза) 1 нс
Время срабатывания tA (фаза-земля) ≤ 1 нс
≤ 100 нс
Вносимое затухание aE, сим.
≤ 0,1 дБ (до 10 кГц)
Вносимое затухание aE, асим. 0,8 дБ (До 0,1 МГц, системы сопротивлением 50 Ω)
0,1 дБ (До 10 кГц, системы сопротивлением 600 Ω)
Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 50 Ом 1,3 МГц
Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 600 Ом 130 кГц
Сопротивление на каждую цепь 4,4 Ω
Сообщение, неисправность устройства для защиты от импульсных перенапряжений нет

Характеристики клемм

Тип подключения Винтовые зажимы
Тип подключения ВХОД Винтовые клеммы
Тип подключения ВЫХОД Винтовые клеммы
Резьба винтов M3
Длина снятия изоляции 8 мм
Сечение гибкого провода 0,2 мм² ... 2,5 мм²
Сечение жесткого провода 0,2 мм² ... 4 мм²
Сечение проводника AWG 24 ... 12

Стандарты и предписания

Стандарты / нормативные документы МЭК 61643-21

Классификация

eCl@ss

eCl@ss 4.0 27140201
eCl@ss 4.1 27130801
eCl@ss 5.0 27130801
eCl@ss 5.1 27130801
eCl@ss 6.0 27130807
eCl@ss 7.0 27130807
eCl@ss 8.0 27130807
eCl@ss 9.0 27130807

Устройство защиты сетей Ethernet MT-RS485-2762265 по цене 0 руб. в наличии на складе. Мы предлагаем оборудование для видеонаблюдения, системы оповещения и безопасности от ведущих российских и европейских производителей. Приобрести данный товар Вы можете on-line на нашем сайте, позвонив по телефону +7 (967) 267-33-32, а также в офисе компании "ТВ Визор" в Москве по адресу: 41 км МКАД, ТОГК "Славянский Мир", Павильон ТБ 19/4.

Характеристики
Входное подключение	Винтовой зажим
Выходное подключение	Винтовой зажим
Защита линии	RS-485
Функционал	Устройство защиты сетей Ethernet
