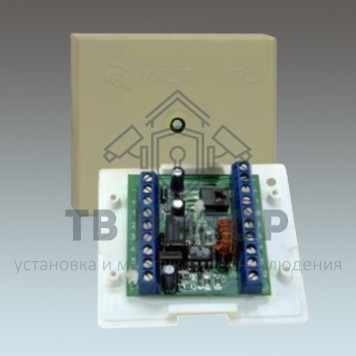

Устройство контроля цепи и пуска УКЦиП

УКЦиП Устройство контроля цепи и пуска

Порошковые модули, являющиеся исполнительными устройствами многих систем пожаротушения, у большинства производителей имеют в основном одинаковые узлы запуска:
- пусковой ток 0,1 А. (100 мА.) - это гарантированный ток запуска;
- максимальный пусковой ток до 1,0 А;
- безопасный ток проверки цепи пуска 0,02 А. (20 мА);
- время подачи импульса для срабатывания узла запуска: достаточно 1,0 миллисекунды.
Так же выпускаются модули с пусковыми токами 0,4 и 0,7 А.и другие.

В нормативных документах требования к параметрам на пусковые узлы модулей автоматических систем пожаротушения не отражены.
И здесь возникают проблемы: безопасный ток проверки цепи пуска очень маленький и при токе более 0,02 А. может сработать узел запуска. Длительность импульса для запуска модуля очень маленькая - достаточно 1,0 миллисекунды.

Шлейф пуска относительно длинный, а пусковые цепи модулей подключают непосредственно к этому шлейфу. Во время грозы или под влиянием других негативных факторов происходит электромагнитная наводка на этот шлейф и, следовательно, на пусковые цепи модулей.

Технические характеристики УКЦиП:
- подключается один модуль пожаротушения;
- напряжение питания постоянное от 12 до 24 В;
- сигнал «ПУСК» для УКЦиП от ППУ: постоянное напряжение от 8,0 до 26 вольт, длительностью не менее 0,1 сек. и током от 0,2 А;
- УКЦиП выдаёт в пусковую цепь модуля от 10 до 20 В. постоянного напряжения в зависимости от напряжения питания УКЦиП, длительностью от 5,0 мс. и током до 1,0 А;
- осуществляет контроль пусковой цепи модуля, напряжения питания УКЦиП, световую индикацию и передачу сигнала на ППУ.

Что даёт применение УКЦиП в автоматических системах пожаротушения:
- пусковые цепи модуля гальванически развязаны со шлейфом пуска через схему УКЦиП, электромагнитные наводки на пусковую цепь модуля будут не опасны;
безопасный ток проверки в шлейфе пуска 0,15 А;
- сигнал «ПУСК» от ППУ на УКЦиП постоянное напряжение от 8,0 до 26 В, длительностью от 0,1 секунды и током от 0,2 А;
- не нужно рассчитывать и устанавливать в пусковые цепи модулей ограничивающие резисторы и диоды;
- осуществляется контроль состояния цепи пуска модуля, напряжения питания УКЦиП, световая индикацию и передача сигнала на ППУ;
- можно использовать любые модули с пусковым током до 1,0 А;
- напряжение в шлейфе пуска и питания УКЦиП может быть от 12 до 24 В, при чём они могут быть независимыми;
- УКЦиП можно применять с разными ППУ.
