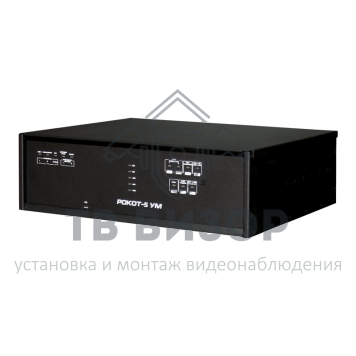

Усилитель Рокот-5 УМ исп.2

Усилитель мощности, 120Вт, 30В, 2 зоны оповещения, 4 линии оповещения, 2 линии светового оповещения с защитой от перегрузки и КЗ, встроенный РИП (под АКБ 2шт х 12Ач). Настольное исполнение, в комплекте крепеж для 19”-стойки

НАЗНАЧЕНИЕ:

Усилитель мощности «Рокот-5 УМ» (далее – усилитель или УМ) входит в состав системы речевого оповещения пожарной «Рокот-5» (далее – система) и предназначен для усиления мощности сигнала транслируемого прибором управления оповещением «Рокот-5 ПУО»

Входы и выходы усилителя

- Усилитель имеет четыре выхода оповещения ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 и ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 предназначенные для подключения линий оповещения.
Выходы ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 – первая зона оповещения (ЗОНА 1), выходы ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 – вторая зона оповещения (ЗОНА 2). Максимальная нагрузочная способность линий оповещения – 120 Вт, но не более 20 АС в одну линию. Линии оповещения контролируются автоматически через каждые 6 минут при работе в дежурном режиме, при условии, если они не активны (т.е. не включена трансляция). УМ определяет неисправность при обрыве или коротком замыкании линии.
- Выходы ОПОВЕЩЕНИЕ СВЕТОВОЕ 1 и 2 (клеммы «ОПОВЕЩЕНИЕ СВЕТОВОЕ1» и «ОПОВЕЩЕНИЕ СВЕТОВОЕ2» и «12В» на задней панели) служат для подключения линии светового оповещения. Выходы контролируются непрерывно на наличие короткого замыкания и обрыва. Напряжение питания на световые оповещатели подается в режиме тревоги.
- Вход ЦИФРОВАЯ ЛИНИЯ предназначен для подключения усилителя к прибору управления оповещением «Рокот-5 ПУО» или другому УМ.
- Выход ЦИФРОВАЯ ЛИНИЯ предназначен для подключения дополнительных УМ.
- Выход НСП – «неисправность» предназначен для сигнализации о состоянии усилителя. Тип выхода – «сухие контакты реле». Нормальному состоянию соответствует замкнутое состояние выхода.

ОСОБЕННОСТИ:

- Цифровая линия управления;
- Четыре выхода подключения линий оповещения (в дальнейшем - ЛО) разделённых на две зоны оповещения;
- Индивидуальная защита каждого выхода ЛО от перегрузки и короткого замыкания;
- Два выхода подключения линии светового оповещения (в дальнейшем - ЛСО) защищенных от перегрузки и короткого замыкания;
- Периодический автоматический контроль (контроль производится, когда нет оповещения) ЛО и ЛСО на отсутствие замыканий или обрывов;
- Отдельный выход для контроля неисправности;
- Автоматический переход на питание от резервного аккумулятора (АБ) при отключении сети 220В, и обратно, при восстановлении питания 220В;
- Контроль наличия аккумуляторных батарей (в дальнейшем – АБ) и защита их от глубокого разряда (при отсутствии 220В и в случае разряда АБ, блок питания отключает нагрузку);
- Защита от короткого замыкания и переполюсовки выводов АБ.
- Возможность обновления прошивки;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Количество зон оповещения: 2
Количество линий оповещения в каждой зоне: 2
Максимальная нагрузочная способность линий оповещения: 120 Вт
Максимальное значение действующего напряжение выходного сигнала в линии оповещения: 30 В
Количество линий светового оповещения: 2
Габаритные размеры: 425x360x130 мм
Масса без аккумуляторной батареи, не более: 8 кг
Диапазон рабочих температур: -10... 55 °С
Относительная влажность воздуха при температуре +35 °С, без конденсации влаги, не более: 93%
Напряжение питания (ток переменный): от 165 до 253 В
Количество устанавливаемых в прибор АБ: 2 шт. x 12В
Максимальная мощность, потребляемая от сети, не более: 200 Вт
Ток потребления от аккумуляторной батареи в дежурном режиме при отсутствии сетевого питания, не более: 300 мА
Номинальная емкость резервной аккумуляторной батареи: 12 Ач
