Термокожух ТГБ-7 PoE

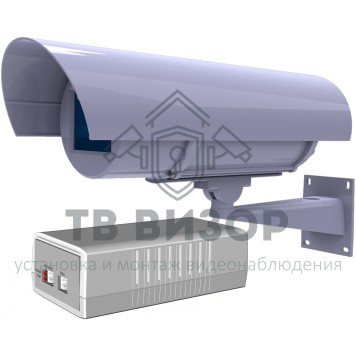

ТГБ-7 PoE -Термокожух из алюминия в комплекте с инжектором IP66/IP67 УХЛ-1

ТГБ-7 PoE -Термокожух с классом защиты IP66. Климатическое исполнение изделия соответствует УХЛ1.5 ГОСТ 15150-69. Lнар. 420, øнар. 131. Диапазон рабочих температур, °С -60/-40 ÷ +50. Потребляемая мощность обогрева 31Вт\21Вт. Холодный пуск. В комплекте кронштейн и инжектор PoE-12-I. Производится под заказ!

Назначение гермобокса ТГБ-7 Poe
Гермобокс ТГБ-7 PoE (далее изделие) предназначен для установки сетевых (IP) видеокамер с напряжением питания 12 В DC и защиты их от воздействия окружающей среды (влаги и отрицательных температур). Питание гермобокса осуществляется по кабелю категории 5e от Ин-жектора PoE-12-I, входящего в комплект.

Изделие обеспечивает:

автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
защиту от холодного запуска видеокамеры;
две ступени мощности обогрева, что позволяет использовать изделие в разных климатических зонах в соответствии с ГОСТ 15150-69.
Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.



ТГБ-7 PoE соответствует:
техническим требованиям - ГОСТ Р 51558-2008;
требованиям по безопасности – ГОСТ Р МЭК 60065-2005;
требованиям по ЭМС – ГОСТ Р 50009-2000, ГОСТ Р 51317.3.2-99, ГОСТ Р 51317.3.3-99;
степени защиты от поражения электрическим током – I классу ГОСТ 12.2.007-75;
условиям эксплуатации – ГОСТ 12997-84 группам Д3, Р1 и N2.
климатическое исполнение термокожуха соответствует УХЛ1.5 ГОСТ 15150-69;
степень защиты IP 66.
Технические характеристики термокожуха
Характеристика ТГБ-7 PoE
Напряжение питания

49 ÷ 55 В DC
Напряжение/ток внут-
реннего источника
питания 12 В ±10% DC / 0,5 А
Температура
вкл./откл. обогрева 20°С±3°С / 25°С±3°С
Мощность обогрева

31 Вт / 21 Вт
Максимальный потреб-
ляемая мощность (включая
видеокамеру)

37 Вт / 27 Вт
Диапазон рабочих
температур -60°С ÷ +50°С / -40°С ÷ +50°С
Влажность воздуха до 100% при +25°С
Температура холодного
запуска откл./вкл.

-10°С±3°С / -5°С±3°С
Вес с упаковкой не более 2,8 кг


Инжектор PoE-12-I
Напряжение питания / ток потребления 220 В ±10% AC, 50 Гц / 0,35 A
Выходное напряжение 55 В ±2%
Максимальный выходной ток 1,2 А
Максимальная выходная мощность 65 Вт
Уровень защиты от перегрузки по току 1,5 - 2 А
Разъемы RJ45 «Data», «Data & DC»
Индикаторы «Power» и «Port»
Диапозон рабочих температур -25°С ÷ +50°С
Влажность воздуха до 90% при +25°С
Габаритные размеры 190 х 100 х 60 мм
Вес не более 660 г
