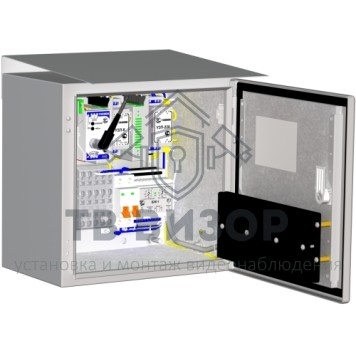

Шкаф уличный всепогодный ТШ-7-01

ТШ-7-01-Термошкаф для монтажа на опоры серии

ТШ-7-01-Термошкаф для монтажа на опоры серии ОТВ АП.840.92.00 и обеспечивает работоспособность одной стационарной камеры и ИК-прожектора. Класс защиты IP 66. Напряжение питания 220В. tраб от -60°C до +50°C. Pобогр - 66 Вт. 300x300x210мм.

Назначение
Термошкаф ТШ-7-01(-02) предназначен для монтажа на опоры серии ОТВ АП.840.92.00 и установки в нём передатчика видеосигналов АПВС-11, устройства защиты линий УЗЛ-К-7,5/10 кА-12/24В, устройства защиты от импульсных перенапряжений по цепи питания 220 В класса III УЗП-220, устройства защиты от импульсных перенапряжений и помех систем передачи данных по интерфейсу RS-485 УЗЛ-И, обеспечивающих работу телевизионной камеры поворотной (ТКП), и поддержания заданного температурного режима при эксплуатации этого оборудования. Поддержание температуры внутри изделия, в заданном диапазоне, обеспечивается автоматическим включением и отключением встроенного
обогревателя. Управление обогревателем осуществляется с помощью устройства тепловой защиты и сигнализации УТЗС-01(~220).
Кроме того в ТШ-7-01(-02) предусмотрено автоматическое отключение питания установленной в нём аппаратуры в случае аварийного понижения температуры внутри термошкафа ниже заданной и автоматическое включение питания после повышения температуры до заданного значения.
Изделие оборудовано магнитоконтактным извещателем для сигнализации о несанкционированном доступе.
Климатическое исполнение изделия соответствует УХЛ1.5 ГОСТ 15150-69.

Класс защиты : IP 66
Применение:
ТШ-7-01 применяется для работы со стационарными камерами.


Технические характеристики:
1. Напряжение питания (150÷240) B АС;
2. Мощность обогрева (при 220 В АС) 66 Вт;
3. Диапазон рабочих температур - 60°C ÷ +50°C;
4. Температура внутри шкафа при отрицательных t°окр. среды до - 60°C +7...+20°С;
5. Температура аварийного отключения обогревателя +25°С ±3°С;
6. Габаритные размеры (без гермовводов) 300 х 300 х 210 мм;
