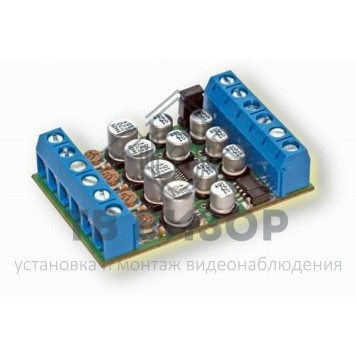

Разветвитель видеосигнала AVD104NT

AVD104NT-Модульный разветв. на 4 выхода. Клеммные колодки, ПРОХОДНОЙ КАНАЛ 10 МГц,75 Ом. Регул.усиление:0,5-4 раза,30x50x12мм, 10-20В 50 мА

Усилитель - разветвитель AVD104NT

Усилитель - разветвитель AVD104NT распределяет видеосигнал от одного источника на четыре выхода плюс дополнительный видеовыход. Разработан специально для видеодомофонов. Допускается последоватльное подключение до 45 видеоусилителей (180 квартир). Компактная конструкция. Надежно, технологично, не дорого.

Назначение:
При построении домофонных систем зачастую возникают трудности с получением качественного изображения. Усилители - разветвители видеосигнала AVD104NT разработаны специально для построения видеодомофонных систем в многоквартирных домах. Большой коэффициент усиления и широкая полоса пропускания позволяют передавать цветной или черно-белый видеосигнал на значительные расстояния множеству потребителей без потери качества.
Сквозной видеовыход, регулируемое усиление по каждому каналу и возможность установки входного сопротивления усилителя (75Ohm - High) позволяют легко и без лишних затрат построить систему видеонаблюдения со множеством потребителей. При этом допускается использование недорогих марок кабеля.
Изделия предназначены для установки внутри помещений, в корпусах камер, уличных термогермокожухах и распаечных коробках, в кабельных каналах.
Сигналы с видеоразветвителя могут подаваться на входы видеодомофонов, видеомониторов, цифровых накопителей, видеомагнитофонов, телевизоров, видеопередатчиков, любых других потребителей видеосигнала. AVD104NT обеспечит превосходное качество изображения на всех типах аналоговых видеодомофонов!

Функциональные особенности:
Сквозной видеовыход.
Регулируемый коэффициент усиления: до от -6 до +12 дБ (0,5 - 4 раза) позволяет распределять видеосигнал потребителям, находящимся на разном удалении от любого источника видеосигнала.
Возможность установки значения входного сопротивления (75Ohm - High).
Клеммные колодки позволяют легко устанавливать усилитель на объекте.
Низкий уровень собственных шумов, широкая полоса пропускания.
Отсутствие (менее 60dB) "переходов" с канала на канал.
Встроенный стабилизатор напряжения позволяет подавать нестабилизированное питающее напряжение от 10 до 20 Вольт.
Усилитель не чувствителен к пульсациям источника питания.
Защита от "переплюсовки" значительно увеличивает живучесть усилителя.
Защита от короткого замыкания по входам и выходам, защита от импульсных помех по входам и выходам, защита от ошибочной подачи питающего напряжения на входы или выходы.
На печатные платы и детали усилителей нанесено защитное влагонепроницаемое покрытие, применяемое в производстве бортовой аппаратуры.
Все изделия монтируются на базе современных импортных компонентов, что позволяет максимально повысить надежность и отказоустойчивость изделия. Каждое изделие проходит тройной контроль качества на всех этапах производства с применением термоциклирования.

Технические характеристики:
Полоса пропускания 10 МГц
Коэффициент усиления -6дБ - 12 дБ (0,5 - 4 раза)
Напряжение входного видеосигнала 0,3 - 2 В пик-пик
Входное сопротивление 75 Ом или высокое
Выходное сопротивление 75 Ом
Напряжение питания От 10 до 20 Вольт постоянного тока
Ток потребления До 20 мА
Защита от электростатического разряда ± 15 киловольт (IEC 1000-4-2)
Режим работы Непрерывный
Габаритные размеры 55х30х12 мм.
Температура окружающей среды -30 — +55°С
Относительная влажность Не более 85%
