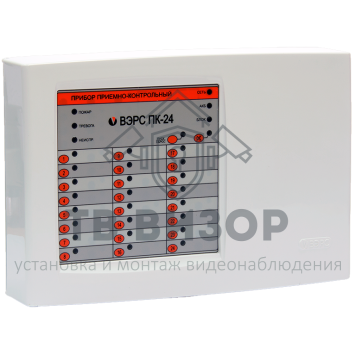

Прибор приёмно-контрольный ВЭРС-ПК 24ПТ версия 3.2

ВЭРС-ПК 24ПТ версия 3.2 Прибор приемно-контрольный охранно-пожарный 24 ШС. Пластиковый корпус. В комплекте 2 ключа ТМ и считыватель ТМ.

Назначение:
Приборы ВЭРС-ПК16/24 Версия 3.2 являются универсальными приборами, обеспечивающими на объектах охрану от проникновения, пожарную охрану, контроль доступа, световое и звуковое оповещение. Прибор может быть использован какавтономно, так и в составе централизованных систем охраны.
Приборы ВЭРС-ПК16/24 Версия 3.2 сохраняют полную преемственность приборам ВЭРС-ПК16/24 Версии 3.1 по функционалу и схеме подключения, но обладают рядом преимуществ:
- Внедрен высокоэффективный импульсный источник питания;
- Расширен диапазон рабочего сетевого напряжения - 135-242 В;
- Поддерживается полноценная работа с глубоко разряженной АКБ;
- Прибор оснащен встроенным интерфейсом USB для загрузки и считывания конфигурации;
- Разработано новое программное обеспечение для конфигурирования прибора - ВЭРС-ПК Prog;
- Уменьшен удельный вес.

Выполняет функции:
- Контроль состояния шлейфов сигнализации (ШС) с подключенными к ним охранными, пожарными или технологическими извещателями;
Выдача извещений ПОЖАР, ТРЕВОГА, НЕИСПРАВНОСТЬ на 3 выходных реле ПЦН;
- Управление звуковыми, световыми, речевыми оповещателями, табло «ВЫХОД», подключенными к выходам оповещения;
- Контроль прохода через одну точку доступа;
- Контроль линий подключения оповещателей;
- Передача извещений на подключаемые к прибору регистратор событий ВЭРС-РС версия 3.1, блок выходных реле ВЭРС-БРУ версия 3.1, блок ключей ВЭРС-БК, ВЭРС-БМК по интерфейсу RS-485;

Возможности и особенности:
- Гибкое программирование до 36 -х параметров прибора и ШС;
- Три типа ШС: «Пожарный», «Охранный» и «Технологический»;
- Объединение ШС в разделы для общего управления;
- Управление ШС электронными ключами (до 255 ключей);
- Управление замком двери, обеспечение прохода по ключам доступа;
- Встроенный резервированный источник питания с АКБ 4,5А*ч;
- Возможность подключения внешнего РИП;
- Выходы 12 В и выходы на оповещатели с электронной защитой от КЗ и перегрузки, защита от перегрузок по питанию, защита от импульсных помех по ШС;
- Исполнение в пластмассовом и металлическом корпусах;
- Подключение внешних блоков по RS-485.

Встроенный контроллер интерфейса RS-485 обеспечивает работу прибора с внешними подключаемыми устройствами «ВЭРС-БРУ версия 3.1.», «ВЭРС-РС версия 3.1.», «ВЭРС-БК», «ВЭРС-БMК». При работе по данному интерфейсу осуществляется постоянный двухсторонний обмен данными с устройствами: прибор передает информацию о текущих событиях в блоки реле и регистраторы. А блоки реле и регистраторы, в свою очередь, передают данные прибору о своем присутствии в сети. Интерфейс RS-485 позволяет организовать параллельную работу нескольких блоков реле ВЭРС-БРУ версия 3.1. и/или ВЭРС-РС версия 3.1, ВЭРС-БК, ВЭРС-БMК.

Тактики охранных ШС:
"С задержкой на выход и вход";
"Задержка с открытой дверью";
"Тихая тревога»;
"Автовзятие";
"Тревожный";
"Круглосуточный";
"Контроль снятого состояния".

Тактики пожарных ШС:
ШС повышенной нагрузочной способностью (увеличение тока дежурного режима до 2,85 мА);
Однопороговый и двухпороговый режим опроса извещателей;
Алгоритм верификации (переопрос);
Программирование задержки восстановления пожарного извещателя при переопросе состояния пожарных извещателей в ШС;
"Автовзятие";
"Круглосуточный".

Технические характеристики:
- Количество ШС, подключаемых к прибору в зависимости от исполнения, шт 16, 24
- Питание прибора:
от сети переменного тока частотой (50±1) Гц, В 135 - 242
от аккумулятора, В 12 ± 15 %
- Максимальная мощность, потребляемая прибором от сети переменного тока, ВА, не более 12
- Максимальный ток, потребляемый прибором в дежурном режиме от внутреннего резервного аккумулятора при пропадании сети, А, не более 0,16
- Напряжение, выдаваемое прибором на внешнюю нагрузку, В 12±2
- Суммарный ток внешней нагрузки прибора по цепи 12В (без АКБ), А не более
ВЭРС-ПК 2/4 0,25
ВЭРС-ПК 8 0,5
- Максимальный ток внешней нагрузки прибора по цепи 12В (при наличии АКБ или внешнего РИП) А, не более: 1,2
- Напряжение на клеммах для подключения ШС, в дежурном режиме, В 17±1,7
- Максимальное количество ключей ТМ, записываемых в прибор, шт. 255
- Количество групп объединения ШС (разделов): 4
- Выходные коммутационные параметры ПЦН:
напряжение переменного тока не более, В 120
напряжение постоянного тока, не более, В 24
ток, не более, А 2
- Условия эксплуатации:
диапазон температур, °С -30…+50
относительная влажность воздуха при температуре окружающего воздуха 25 °С, % 98%
