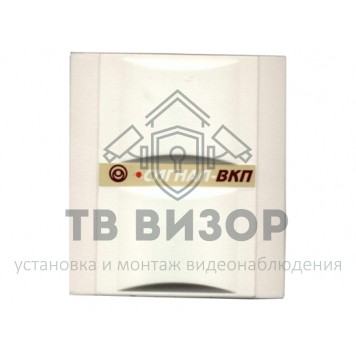

Прибор приёмно-контрольный Сигнал-ВКП

Сигнал-ВКП Прибор приемно-контрольный охранный и пожарный 1ШС

Прибор «Сигнал-ВКП» предназначен для организации централизованной и автономной охраны закрытых отапливаемых и не отапливаемых помещений от несанкционированных проникновений и пожаров путем контроля состояния шлейфа сигнализации (ШС) и выдачи извещений на пульт ПЦН и может использоваться для охраны магазинов, банков, аптек, учреждений, гаражей, ангаров, складских и других помещений.

Особенности:
Прибор имеет два режима работы: охранный и пожарный:
При установленной перемычке «Охр\Пож» прибор находится в дежурном режиме работы при сопротивлении охранного ШС, с учетом сопротивления выносного элемента, от 2 кОм до 11 кОм, а также при медленном изменении сопротивления ШС относительно текущего значения в указанном выше диапазоне со скоростью до 10 % за 1 час. Прибор остается в дежурном режиме при нарушении любого ШС на время менее 50 мс.

При снятой перемычке «Охр\Пож» прибор находится в дежурном режиме работы при сопротивлении пожарного ШС, с учетом сопротивления выносного элемента, от 2 до 6 кОм. Прибор остается в дежурном режиме при нарушении ШС на время менее 250 мс.

Величина тока по ШС для питания пожарных извещателей не более 3 мА.

Прибор обеспечивает:
Сдачу объектов под охрану по тактике с «открытой дверью»;
Возможность включения в шлейф сигнализации токопотребляющих охранных и пожарных извещателей с ограничением тока, протекающего через сработавший извещатель, на уровне 20 мА;
Установку задержки 30 сек на включение звукового оповещателя и сирены после выдачи прибором тревожного извещения в охранном режиме;
Возможность автономной охраны при питании от сети переменного тока с выдачей сигналов на выносной сетевой световой оповещатель, выносные световой и звуковой оповещатели постоянного тока, встроенный световой индикатор;
Сохранение работоспособности при понижении напряжения сети переменного тока до 160 В;
Питание активных извещателей с напряжением питания 12 В и током потребления до 40 мА;
Выдачу извещений на встроенный световой индикатор, внешние световой индикатор, сирену, сетевую лампу;
Выдачу извещения «Неисправность» в пожарном режиме на выход типа «открытый коллектор».

Характеристики прибора «Сигнал-ВКП»:
- Максимальное сопротивление линии, кОм 1
- Минимальное сопротивление утечки линии, кОм 20
- Сопротивление выносного резистора, кОм:
в охранном режиме 8,2
в пожарном режиме 4,7
- Длительность нарушения охранного шлейфа сигнализации, мс 70
- Длительность нарушения пожарного шлейфа сигнализации, мс 350
- Извещение «Тревога» размыкание контактов исполнительного реле
- Извещение «Пожар» замыкание контактов исполнительного реле
- Питание извещателей от прибора:
напряжение, В 10,8-13,2 ток, мА 40
- Основное питание пробора (от сети переменного тока):
напряжение, В 187-242
мощность, ВА 12
- Резервное питание прибора (от источника постоянного тока):
напряжение, В 10,2-13,8
ток (без учета электропитания извещателей), мА 90
- Длительность работы звукового оповещателя, мин 2
- Максимальная мощность сетевого светового оповещателя, ВА 60
- Максимальная мощность выносного звукового оповещателя постоянного тока 12Вх0,3А
- Максимальная мощность выносного светового оповещателя постоянного тока 12Вх0,05А
- Диапазон рабочих температур, С от -30 до +50
- Габаритные размеры, мм 157х151х71
- Масса, кг 1
