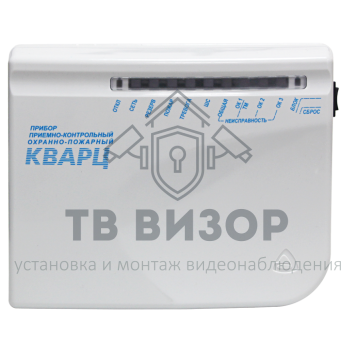

Прибор приёмно-контрольный КВАРЦ, ВАРИАНТ 2

Кварц, вариант 2 Прибор приемно-контрольный охранно-пожарный

Назначение:
- Одношлейфный приемно-контрольный прибор «Кварц» используется для автономной и централизованной охраны. Прибор может работать в качестве охранной или пожарной сигнализации.
- Прибор выдает тревожный сигнал на пульт централизованного наблюдения разрывом линий реле ПЦН.
- Прибор ставится на охрану и снимается с охраны с помощью электронных ключей Тouch Мemory.
- Режим работы выбирается установкой перемычек на плате.
- Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора.

Особенности:
- Один шлейф охранной или пожарной сигнализации (ШС).
- Прибор имеет 4 встроенные тактики применения:
- пожарная охрана
- централизованная охрана 1
- централизованная охрана 2
- централизованная охрана 3
- Тактика выбирается перемычками J1, J2, J3 на плате прибора.
- В тактике «пожарная охрана» прибор «запоминает» неисправности.
- Индикация на панели прибора: состояние питания, состояние ШС (поставлен/снят, пожар, тревога), неисправность (общая, ШС, соединительных линий выходов ОК1, ОК2, ОК3 и порта Тouch Мemory), состояние блокировки.
- Кнопка «Сброс» для сброса неисправностей прибора.
- Кнопка «Блок» для парольной блокировки кнопки «Сброс».
- Встроенный звуковой индикатор с возможностью отключения.
- Тип выходов для подключения световых и звуковых оповещателей — «открытый коллектор».
- Номинальное сопротивление оконечного резистора ШС — 7,5 кОм.
- Прибор работает в дежурном режиме от АБ при отсутствии внешних потребителей не менее 24 ч.
- Постановка/снятие ШС ключами Touch Memory и через универсальный считыватель «Портал». «Портал» работает с ключами ТМ, проксимити-картами, брелоками и цифровыми кодами.
- Прибор передает извещения «Тревога», «Пожар 1», «Пожар 2» и «Неисправность» на пульт централизованного наблюдения по трем каналам (ПЦН1, ПЦН2, ПЦН3) размыканием или замыканием контактов реле (зависит от тактики).
- Сигнал тревоги на выходе прибора фиксируется и снимается только переводом прибора из режима охраны в режим «снят с охраны» или перепостановкой.
- Пожарный шлейф при использовании функции «Круглосуточность» после постановки на охрану ключами ТМ с охраны не снимается (осуществляется перепостановка).
Прибор имеет два независимых выхода 12 В: отключаемый («ПИ») и неотключаемый («+12В»). Отключаемый выход предназначен для питания извещателей, сброс состояния которых после сработки производится снятием напряжения питания. Отключаемый — для питания охранных извещателей и выносных оповещателей.
- Возможность использовать оповещатели с напряжением питания 220 В.
- Прибор обеспечивает совместную работу с токопотребляющими извещателями с рабочим напряжением питания постоянного тока в диапазоне от 10 до 25 В.
- Прибор обеспечивает автономную охрану при питании от сети переменного тока или акку¬мулятора с выдачей сигна¬лов тревоги на внешние звуковой (сирена) и све-товой (лампа) оповещатели.
- Контроль линий оповещения, линии ТМ на обрыв и короткое замыкание.
- При питании прибора от сети осуществляется подзарядка аккумулятора в буферном режиме напряжением 13,8 ± 0,2 В.
- Прибор обеспечивает автоматический переход на питание от аккумуляторной батареи при пропадании напряжения сети. Извещение «Тревога» при этом не выдается.
- При полном отключении питания (220 В + АБ) прибор запоминает состояние ШС.

Технические характеристики:
- Количество шлейфов: 1
- Количество видов извещений: 9
- Количество идентификаторов (ключей TM, проксимити-карт, брелоков, цифровых кодов): 7
- Напряжение на входе ШС при его номинальном сопротивлении: 18±3 В
- Токовая нагрузка в шлейфе в дежурном режиме, не более: 1,5 мА
- Параметры выходов ПЦН1, 2 («сухой контакт»): напряжение/ток: до 72 В / 50 мА
- Параметры выхода реле ПЦН3: постоянное напряжение/ток: до = 30 В / 3 А
- Параметры выхода реле ПЦН3: переменное напряжение/ток: до ~ 250 В / 3 А
- Ток потребления по отключаемому выходу 12 В «ПИ» для питания извещателей, не более: 100 мА
- Ток потребления по неотключаемому выходу «+12В» для питания извещателей и выносных оповещателей: не более 200 мА
- Ток потребления внешнего звукового оповещателя 12 В (обязательно наличие в приборе аккумулятора): не более 500 мА
- Ток потребления внешнего светового оповещателя 12 В (обязательно наличие в приборе аккумулятора): не более 150 мА
- Напряжение питания сети (переменный ток 50 Гц): 187...242 В
Мощность, потребляемая от сети (с заряженным аккумулятором и без внешних потребителей) во всех режимах: не более 8 ВА
- Напряжение питания от аккумулятора: 11,8...14,0 В
- Номинальная емкость резервного аккумулятора: 1,2 Ач
- Ток потребления от аккумулятора (при отсутствии внешних потребителей), не более в дежурном режиме / режиме тревоги 40 / 65 мА
- Вероятность эффективного срабатывания: 0,97
- Степень защиты: IP10
- Диапазон рабочих температур: - 30… 55°С
- Габаритные размеры: не более 185x150x55 мм
- Масса без аккумулятора: не более 2 кг
