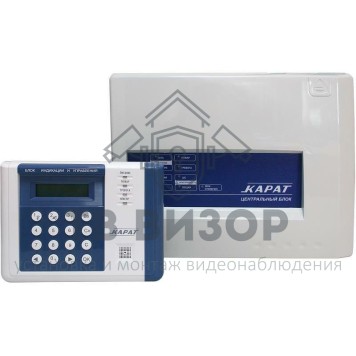

Прибор приёмно-контрольный Карат ППКОП

Карат Прибор приемно-контрольный охранно-пожарный

Прибор «Карат» с БИУ предназначен для охраны различных объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями.

Прибор обеспечивает оперативный мониторинг состояния средних и больших объектов, сохранение информации в виде журнала событий и отображение текущего состояния объектов.

Особенности:
- Модульный принцип построения. Прибор представляет собой набор внутренних модулей и внешних блоков. Комплектация прибора варьируется в зависимости от выполняемых задач.
- Информация о состоянии прибора и внешних блоков отображается на двухстрочном монохромном ЖК-экране БИУ.
- БИУ устанавливается на расстоянии до 200 м от центрального блока, а при питании блока от отдельного источника до 1000 м.
- Связь ЦБ с БИУ и блоками расширения (БШС4, БШС4П) осуществляется с помощью адресных модемов по двухпроводной адресной линии.
- ЦБ позволяет подключить до 24 шлейфов сигнализации (ШС), каждый с функциями охранного или пожарного. При подключении блоков расширения БШС4 или БШС4П (со встроенным резервированным источником питания) количество ШС может быть увеличено до 250.
- Каждый ШС может быть индивидуально запрограммирован как охранный или пожарный. В составе раздела (группы ШС) могут быть одновременно и пожарные и охранные ШС.
- Функции «Тихая тревога» и «Автовозврат» для охранных шлейфов сигнализации. Автовозврат в режим охраны происходит, если через 4 минуты после нарушения ШС причины тревоги отсутствуют. При этом линия ПЦН восстанавливается, а встроенные и внешние оповещатели остаются в режиме тревоги. При повторных нарушениях ШС формируется звуковой сигнал и линия ПЦН размыкается. Функция «Тихая тревога» — выдача сигнала тревоги только на линию ПЦН.
- Раздельная или групповая постановка ШС на охрану (снятие с охраны).

Технические характеристи:
- Кол-во шлейфов на плате ЦБ: 24
- Кол-во подключаемых блоков расширения БШС4 и/или БШС4П: 57
- Кол-во шлейфов, при подключении блоков расширения БШС4 или БШС4П: 250
- Емкость памяти кодов идентификаторов (Ключи ТМ, брелоки, Proximity-карты, цифровые коды): 250
- Емкость журнала событий: 30 000
- Общее сопротивление линии питания БИУ TFT, не более: 20 Ом
- Длина адресной линии, не более: 1000 м
- Сопротивление адресной линии, не более: 250 Ом
- Информативность (кол-во видов извещений): 12
- Напряжение на входе ШС при номинальном сопротивлении шлейфа: 17±2 В
- Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более: 1,5 мА
- Параметры выходов ПЦН («сухой контакт»): напряжение/ток: до 72 В/50 мА
- Напряжение выходов «ВЫХ» и «+12В»: 10...14 В
- Ток потребления по выходу «12В» для питания извещателей, не более: 250 мА
- Ток потребления по выходу «Лампа» для питания световых оповещателей, не более: 200 мА
- Ток потребления по выходу «Сирена» для питания звуковых оповещателей, не более: 500 мА
- Ток потребления по выходу «Оповещение», не более: 200 мА
- Регистрируются нарушения пож./охр. шлейфа длительностью, более: 350 мс
- Не регистрируются нарушения пож./охр. шлейфа длительностью, менее: 250 мс
- Напряжение питания сети (переменный ток 50 Гц): 187...242 В
- Мощность, потребляемая от сети, не более: 15 ВА
- Номинальная емкость резервной аккумуляторной батареи: 7 Ач
- Ток потребления прибора (ЦБ и БИУ) от аккумулятора в дежурном режиме (при отсутствии внешних потребителей), не более: 220 мА
- Ток потребления прибора от аккумулятора в дежурном режиме с подключенным универсальным коммуникатором, не более: 240 мА
- Ток потребления от аккумулятора в режиме «Тревога», «Пожар2», не более: 250 мА
- Ток потребления от аккумулятора в режиме «Тревога», «Пожар2» с подключенным универсальным коммуникатором, не более: 270 мА
- Степень защиты оболочкой ЦБ: IP20
- Диапазон рабочих температур ЦБ: -30...50 °С
- Диапазон рабочих температур БИУ: 0… 55°С
- Габаритные размеры ЦБ: не более 325x260x90 мм
- Масса ЦБ без аккумулятора, не более: 2,5 кг
