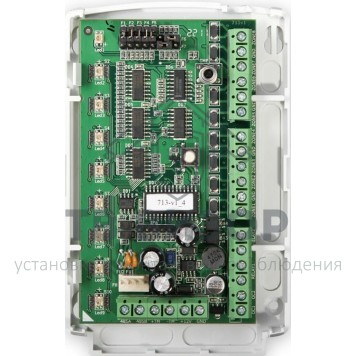

Прибор приёмно-контрольный Астра-713

Прибор приемно-контрольный охранно-пожарный

- Контроль состояния 8 шлейфов сигнализации (ШС) с включенными охранными или пожарными извещателями;
- Управление средствами оповещения;
выдача тревожных извещений на ПЦН через релейные выходы;
- Обмен информацией с ППКОП Астра-Дозор по интерфейсу RS-485;
работа в качестве проводного расширителя ШС в системе Астра-Zитадель с центральным ППКОП Астра-Z-8945 исп.А или Астра-8945 Pro.


ОСОБЕННОСТИ:

- автономное использование или объединение по интерфейсу RS-485 под управлением центрального ППКОП;
- максимальная емкость в системе Астра-Дозор - 16 приборов;
- максимальная емкость в системе Астра-Zитадель - 30 приборов;
- установка режимов работы с помощью перемычек или с помощью ПК;
- программируемые релейные выходы и выходы типа "открытый коллектор" для управления внешними устройствами (только при автономной работе);
- встроенные кнопки-индикаторы для постановки на охрану / снятия с охраны соответствующего ШС (только при автономной работе);
- защита от перегрузок и неправильных действий в цепях ШС;
"спящий" режим;
выдача извещения о тревоге на ПЦН при полном отключении электропитания;
двухцветная индикация.


ТЕХНИЧЕСКИЕ ДАННЫЕ:

Напряжение питания: 10÷15 В
Количество ШС, подключаемых к прибору: 8 шт
Ток потребления в дежурном режиме: 180 мА
Ток потребления в режиме "Тревога": 230 мА
Количество релейных выходов: 2 шт
Количество выходов типа "открытый коллектор" (ОК): 2 шт
Напряжение источника питания, при котором включается индикация "Питание ниже нормы": 11 ± 0,3 В
Напряжение источника питания, при котором прибор переходит в режим "Сон": 10 ± 0,2 В
Ток в ШС для питания извещателей: 5 мА
Максимальный ток нагрузки выходов ОК: 500 мА
Максимальное напряжение нагрузки выходов ОК: 15 В
Габаритные размеры прибора: 120,5х79х30,5 мм
Масса прибора: 0,11 кг

Параметры ШС:
- напряжение на клеммах ШС в дежурном режиме: от 14 до 21 В
- ток короткого замыкания по ШС: 20 мА

Время интегрирования ШС:
- охранный: 70 ± 10 мс
- пожарный: 300 ± 30 мс

Сопротивление ШС:
- в состоянии «норма»: от 3 до 5 кОм
- в состоянии "нарушение" охранный: от 0 до 3 или более 5 кОм
- в состоянии "нарушение" пожарный: от 1,5 до 3 или от 5 до 12 кОм
- в состоянии "неисправность" пожарный: от 0 до 1,5 или более 12 кОм

Условия эксплуатации:
- температура: от -30 до +50°С
- относительная влажность воздуха без конденсации влаги: до 95% при +35°С
- степень защиты оболочкой: IP30


ИНФОРМАТИВНОСТЬ:

- двухцветная индикация состояния каждого ШС;
- двухцветная индикация состояния цепи питания и интерфейсной линии;
- программируемые релейные выходы;
- программируемые выходы типа "открытый коллектор" для звукового и светового оповещателей;
- вход/выход интерфейсной линии RS-485.
