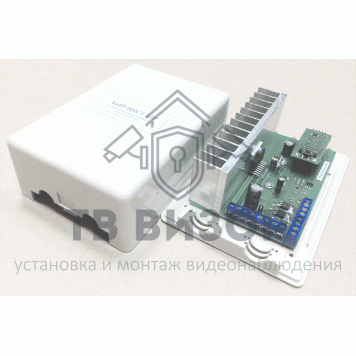

Преобразователь сигнала VoIP-BSC1 Система оповещения и пейджинга SIP/IP

IP/SIP система оповещения и трансляции, SIP/AUDIO конвертер - преобразователь аналогового аудио сигнала в/из SIP. Пейджинг система, контроллер трансляции фоновой музыки с реализацией СОУЭ и интерком связи. Ethernet 10BASE-T, G.711 (u-law, a-law) 8 бит, 3 режима качества звука, 2 вх.датчиков, вх.кнопки вызова, 12В, 12А, 150х105х56 мм.

Принцип действия IP/SIP системы оповещения VoIP-BSC:

Устройство оповещения и трансляции VoIP-BSC предназначено для интеграции в системы телефонной связи на основе SIP серверов и IP АТС. Система позволяет организовать удобный доступ к системам оповещения (пейджинга) в корпоративных телефонных сетях посредством сети Интернет. Возможно подключение через точку доступа Wi-Fi, что дает возможность использования пейджинговую систему на больших территориях, особенно в условиях затруднительной реализации кабельной сети. Для подключения SIP устройства оповещения и трансляции фоновой музыки к серверу не требуется маршрутизация порта, все устройства VoIP-BSC могут связаться с сервером из любой точки глобальной сети. Предусмотрено два режима работы службы "VoIP-DP server" (бесплатно прилагается к оборудованию). В режиме "Шлюз" обмен данными между SIP устройствами системы оповещения и сторонним SIP сервером осуществляется посредством службы "VoIP-DP server", которая может быть установлена, как локально вместе с SIP сервером, так и удаленно, например, в случае использования аппаратных IP АТС. В режиме "Локальный SIP сервер" служба "VoIP-DP server" работает непосредственно с SIP телефонными аппаратами (или иными аппаратными SIP устройствами), что позволяет построить независимую систему оповещения и трансляции с упрощенным функционалом. На текущий момент программное обеспечение для VoIP-BSC реализовано под платформы Windows и Linux (в т.ч. для Raspberry Pi 2/3). В режиме ожидания имеется возможность прослушивания фоновой музыки с возможностью регулировки громкости с любого телефонного аппарата (а равно SIP клиента). При наборе заданного номера осуществляется оповещение на одно или несколько устройств (вызов на группу). При нажатии кнопки экстренного вызова или срабатывании подключенного датчика звонок направляется на указанный в настройках номер телефонной сети. Также возможно проигрывание сообщения в динамике по срабатыванию датчика. Оператор имеет возможность путем набора кода воздействовать на любую из трех внешних нагрузок.


SIP AUDIO CONVERTER - Использование VoIP-BSC в качестве конвертера аналогового аудио сигнала в/из SIP:

Наряду с обеспечением функционала системы оповещения, устройство VoIP-BSC может быть использовано и в качестве универсального конвертера (преобразователя) аналогового аудио сигнала для передачи звука в IP сетях по протоколу SIP. Конвертер VoIP-BSC имеет вход для стандартного микрофона (аудио вход) и выход для динамика, что позволяет интегрировать устройство практически с любым оборудованием диспетчеризации и связи (вызывные / переговорные / домофонные панели, интеркомы, селекторы, системы экстренной связи и оповещения, и т.п.). Практически любое оборудование (устройство, прибор), где используется стандартный микрофон (аудио вход) и динамик, может быть интегрировано в SIP сеть и/или подключено к IP АТС. Как уже упоминалось выше, VoIP-BSC не требует маршрутизации порта и может работать в двух режимах — шлюз и сервер. В режиме шлюза связь конвертера и стороннего SIP сервера осуществляется посредством бесплатно прилагаемой программы «VoIP-DP server», которая, в свою очередь, в режиме сервера обеспечивает работу конвертера непосредственно с SIP оборудованием (SIP телефонными аппаратами или иными SIP устройствами) избавляя тем самым от необходимости использования сторонних SIP серверов. Кроме передачи звука, конвертер VoIP-BSC способен обеспечить контроль состояния и управление какими-либо внешними устройствами. При срабатывании одного из двух внешних датчиков состояния конвертер набирает запрограммированный номер, либо, оператор, набором запрограммированной комбинации имеет возможность воздействовать на соответствующую коду одну из трех внешних нагрузок.

Синхронизация с видеопотоком для реализации возможности совершения видеовызовов:

Совершение видеовызова реализовано путем указания в настройках VoIP-DP сервера строки запроса ретранслируемого видеопотока (поддерживаются практически любые видео кодеки, например: H.264, H.263 и т.д.) от камеры к SIP клиенту (протокол управления RTSP). Возможность просматривать видео зависит от SIP клиента.
SIP клиенты для видео: Windows - Linphone; Linux - SFLphone; Android (нестабильно) - VimPhone, PortGo.


Технические характеристики:

Программное обеспечение: Linux ≥ 2.6.32, Windows 7/8/8.1
Аудио: G.711 (u-law, a-law), G.722, GSM.
Качество: 8 бит, 3 режима - 8 кГц, 24 кГц, 48 кГц.
Интерфейс подключения Ethernet 10BASE-T
Номинальная мощность усилителя 2 * 35Вт при сопротивлении динамиков 4Ом.
Трафик в режиме ожидания ~340 байт в минуту / ~15 МБ в месяц
Минимальное сопротивление динамиков 4Ом.
Количество управляемых нагрузок (открытый коллектор): - 3.
Параметры управляемой нагрузки: коммутируемое напр. 60В, ток 0,5А
Количество входов датчиков: - 2
Вход кнопки вызова.
Вход микрофона (аудио вход).
Регулируемый выход на внешнюю систему оповещения (аудио выход) .
Напряжение питания 12В
Потребляемый ток до 12А (при максимальной мощности)
Габаритные размеры (В*Ш*Т мм) 150*105*56мм
SIP клиенты: 3CX Phone, Linphone, Zoiper, MicroSIP и т.п.


Функции [ возможна корректировка и/или разработка индивидуальных алгоритмов ]:

1. Фоновая трансляция музыки в режиме ожидания. Возможность использования как в качестве системы оповещения, так и в качестве скрытого переговорного устройства.

2. Режимы ответа устройства оповещения VoIP-BSC1 на входящий звонок:
- "автоответ"
- вызывной сигнал с ответом кнопкой вызова
- аудио мониторинг помещения.
- оповещение
- управление
Каждый из режимов подключается к отдельному SIP аккаунту, что дает возможность обращения к IP устройству оповещения по четырем разным номерам с целью выбора того или другого режима ответа.

3. Изменение режимов работы кнопки вызова:
- нет вызова
- вызов/отбой (возможен вызов нескольких номеров одновременно)
- вызов/отбой – вызов
- звуковое сообщение

4. Синхронизация с видеопотоком для реализации возможности совершения видеовызовов.

5. Управление нагрузками, громкостью оповещения, фоновой музыки по отдельному номеру. Управление громкостью микрофона и динамика с телефона во время разговора.

6. Гибкий план нумерации кодов управления реле и громкостью индивидуально для каждого устройства оповещения.

7. Вызов на отдельное устройство, на зону оповещения (группу устройств) и на все устройств одновременно.

8. Режимы управления нагрузкой:
- включение на 1 - 254 сек.
- включение/выключение
- синхронизация с вызовом (например, для управления освещением или поворота видеокамеры).

9. Вызов по срабатыванию датчиков, выбор вызываемого номера отдельно для каждого датчика. Возможно подключение дополнительных кнопок или использование датчиков движения или прохода для автоматического вызова без нажатия кнопки.

10. Логирование событий IP устройства оповещения и SIP.

11. Режим аварийного открывания (настраиваемое автоматическое открывание во время вызова при отсутствии связи с SIP сервером)

12. Поддержка протоколов
- Поддержка управления посредством SIP INFO или RFC2833 RTP EVENT.
- Выбор транспортного протокола для SIP: UDP(рекомендуется) или TCP.
- Конфигурирование службы "VoIP-DP server" осуществляется посредством WEB интерфейса.

Подключение SIP / IP устройства оповещения VoIP-BSC:

1. Подключить динамики. Полярность не имеет значения. Рекомендуется использовать сечение провода не ниже 0, 75мм2, во избежание потери мощности.

2. Подключить управляемые устройства (обмотки реле) к контактам внешних устройств и "+" блока питания внешних устройств. Если необходимо, подключить внешнее реле управления освещением или другими устройствами. При использовании внешних реле следует параллельно обмотке реле установить диод FR-207 или аналогичный катодом (белой полосой) к "+" питания, несоблюдение полярности может привести к выходу из строя блока питания. Отсутствие диода делает обмотку реле источником мощных электромагнитных помех, которые могут привести к сбоям в работе электронного оборудования в помещении.

3. Подключить датчики движения, прохода, кнопки вызова и т.п. (если предусмотрены) к входам датчиков и кнопки вызова и общему проводу.

4. Подключить блок питания, к контактам +12 и общий строго соблюдая полярность. Рекомендуется использовать сечение провода не ниже 0, 75мм2, во избежание потери мощности и сбоев по питанию.

5. Подключить микрофон (если используется) к контакту микрофона и общему проводу с соблюдением полярности. Рекомендуется использовать экранированный провод, экран соединить с общим проводом.

6. Подключить внешний усилитель (если используется) к контакту линейного выхода и общему проводу с соблюдением полярности. Рекомендуется использовать экранированный провод, экран соединить с общим проводом.

7. Подключить сеть Ethernet к разъему RJ-45.

8. Включить блок питания в электрическую сеть.

9. Перейти к программным настройкам.

Программные настройки:

1. Нажмите и удерживайте более 1 сек. кнопку сброса сетевых настроек. IP адрес установится по умолчанию 192.168.0.127.

2. Запустите программу "VoIP-DP config". Введите в строку IP адреса устройства адрес по умолчанию (192.168.0.127), если данный адрес не совпадает с вашей подсетью, выберите опцию "маршрутизация" и нажмите кнопку "Подключить".

Дождитесь регистрации.

3. Выберите вкладку "Сетевые настройки", произведите чтение настроек, необходимые изменения и запись. Следите за уникальностью ID устройства, т.к. это порядковый номер устройства в сети.

4. Закройте программу "VoIP-DP config" или нажмите кнопку "Отключить".

5. Установите службу "VoIP-DP server". Подключитесь браузером к порту 8888 (по умолчанию). Например 127.0.0.1:8888. Имя пользователя по умолчанию admin, пароль masterkey.

6. Выберите пункт меню "Оборудование -> Устройства -> Добавить новое устройство", заполните параметры устройства. Внимание: неверное указание мощности и сопротивления динамиков ведет к выходу их из строя. Нажмите кнопку "Сохранить". Если SIP пользователи еще не внесены, сохраните настройки вызова от имени SIP пользователя с параметром "Нет".

7. Выберите пункт меню "SIP -> Настройки". Выберите необходимый режим работы: "Шлюз" в случае использования стороннего SIP сервера (IP АТС) или "локальный SIP сервер" в случае независимой работы с SIP телефонами. Заполните параметры подключения к SIP серверу и нажмите кнопку "Сохранить".

8. Выберите пункт меню "SIP -> Пользователи -> Добавить нового пользователя" настройте параметры SIP пользователя (внутреннего номера), выберите устройство, на которое будет направляться входящий вызов, нажмите кнопку "Сохранить".

9. Выберите пункт меню "Оборудование -> Устройства" найдите созданное в п. 6 устройство, нажмите кнопку "Редактировать", выберите SIP пользователя, созданного в п. 10, посредством которого будет осуществляться вызов, и нажмите кнопку "Сохранить".

11. Для работы в режиме "Шлюз" создайте необходимое количество пользователей (внутренних номеров) в вашем SIP сервере (IP АТС). Назначьте необходимые правила для входящих и исходящих вызовов, группы, расписания и т.п.

12. Проверьте связь с устройством в пункте "Состояние сервера". Если устройство доступно, оно готово к работе.
