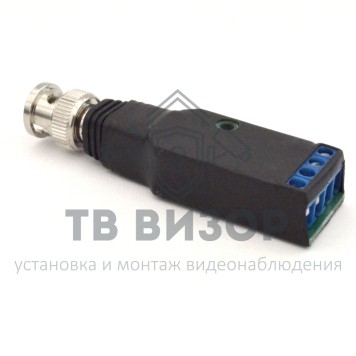

Передатчик ESVAT-1HD

ESVAT-1HD - одноканальный активный передатчик видеосигнала по кабелю «витая пара» с ручной регулировкой усиления. Форматы SVBS, AHD, CVI, TVI. Ширина полосы 150МГц. Усиление до +23Дб. Вх. сопр 75 Ом. Дифф. выход. 100 Ом.

«ESVAT-1HD» - активный передатчик видеосигнала по кабелю «витая пара» (UTP). Передатчик поддерживает как стандартный формат видеосигнала, так и форматы видеосигнала высокой четкости: AHD, CVI, TVI. Передатчик устанавливается на стороне передающего оборудования (на стороне видеокамеры). Может применяться как с пассивными приемниками (приемо-передатчиками), так и с активными приемниками видеосигнала. При использовании совместно с пассивными приемо-передатчиками в качестве приемника, наилучшие результаты (дальность и качество сигнала) достигаются при применении совместно с ESVTR-1HD. При подключении следует строго соблюдать полярность сигнала (указана на клеммной колодке). Передатчик защищен от переполюсовки питающего напряжения. Коэффициент усиления передатчика устанавливается с помощью регулятора в зависимости от длины линии передачи. Передатчик осуществляет предварительную коррекцию видеосигнала для компенсации его большего ослабления в области высоких частот. Выход передатчика защищен от импульсов повышенного напряжения в диф. паре. Это немаловажно при работе на длинных линиях. Данное решение не является полноценной защитой от грозовых разрядов, но вполне работоспособно при незначительных наводках, часто встречающихся при работе на большие дистанции.

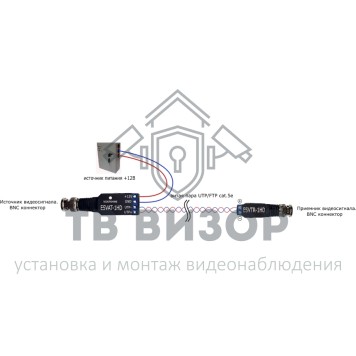

Характеристики ESVAT-1HD позволяют использовать его для передачи видеосигналов высокой четкости на линиях большой протяженности. Так, например, при передаче видеосигнала в формате HDTVI (а он является самым широкополосным (75-80 МГц) и поэтому сильнее остальных подвержен затуханию) по медному кабелю UTP/FTP cat 5e (AWG24) и при использовании в качестве приемника пассивного приемопередатчика ESVTR-1HD, длина кабельного сегмента может достигать значений в 650-700 метров при сохранении приемлемого качества видеосигнала. Если данного расстояния не достаточно, то вполне допустимо применять схему, указанную на Рис.1. повторно. Таким образом, можно передавать видеосигнал на значительные расстояния. Широкая рабочая полоса частот (150МГц) позволяет уверенно передавать видеосигналы высокого разрешения с большим заделом на будущее.
Передатчик при монтаже следует размещать в монтажных коробках во избежание попадания влаги. Желательно использовать для питания передатчика источники питания с низкими шумами. Несмотря на то, что передатчик имеет внутренний стабилизатор питания, помехи все же могут попадать в сигнальные цепи и, будучи усиленными, могут влиять на качество видеосигнала, особенно на больших дистанциях передачи, когда соотношение сигнал-шум падает.
При подключении кабеля линии передачи следует соблюдать полярность сигнала (см. Рис.1.). На коротких линиях (менее 350-400м) следует предварительно снизить усиление с помощью регулятора до минимума (крайнее положение при вращении по часовой стрелке) во избежание повреждения приемного оборудования.
Технические характеристики ESVAT-1HD:
Параметр Значение
Диапазон напряжения питания, В 8-15
Потребляемый ток, мА 80
Ширина полосы пропускания по уровню -3 Дб не менее, МГц 150
Усиление в полосе 150 МГц, не менее, Дб +23
Согласованное сопротивление линии передачи, Ом 100
Рекомендуемый кабель линии передачи UTP/FTP cat 5e (AWG24) медь
Габаритные размеры, мм 75 х 20 х 14
Температурный диапазон, °С -20...+50
Относительная влажность не более, % 90
На данное изделие предоставляется гарантия 12 месяцев со дня продажи при условии отсутствия следов вмешательства и механических повреждений.
