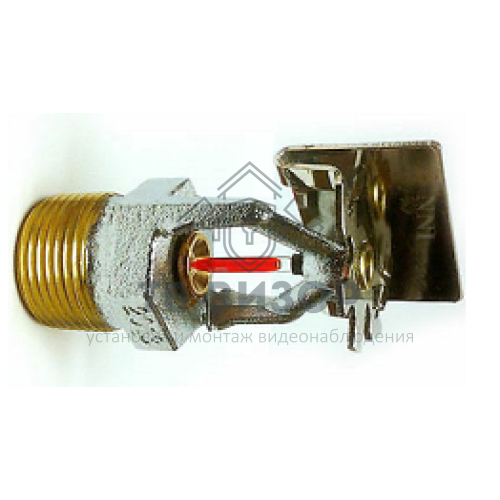

Ороситель TY3332 68°C хром

TY3332 68°C хром Ороситель сплинкерный горизонтальный специальный с расширенной зоной орошения (ТД545), ½"NPT К=80. Быстродействующий (колба 3 мм)

Горизонтальные настенные спринклеры быстрого реагирования серии TY-FRB медели TY3332 c К-фактором 80, колбой 3мм, являются спринклерами с расширенной зоной орошения, предназначенных для использования в системах АПТ в коммерческих помещениях с низкой пожарной нагрузкой, таких, как зоны для размещения клиентов в ресторане, отели, учебные заведения, офисы и т.д. Они предназначены для установки вдоль стены или балки прямо под отделанным и горизонтальным потолком и имеют зону покрытия до 4,9 м (16 ft) в ширину и 7,3 м (24 ft) в длину. Горизонтальные настенные спринклеры обычно устанавливаются вместо спринклеров с плоской или вогнутой розеткой, исходя из эстетических соображений или при такой конструкции здания, где проведение трубопроводов по потолку нежелательно.

Для утопленной установки горизонтальных настенных спринклеров с расширенной областью орошения серии TY?FRB используются либо двухсекционные углубленные цоколи типов Style10 (½" NPT) или Style40 (¾" NPT) с возможностью углубления от 12,7 мм (½") до 19 мм (¾") от настенного положения орошения, либо двухсекционные углубленные цоколи типа Style20 (½" NPT) или Style30 (¾" NPT) с возможностью углубления от 6,4 мм (¼") до 12,7 мм (½") от настенного положения орошения. Использование углубленного цоколя позволяет устанавливать спринклеры и проводить гидростатические испытания системы пожаротушения до окончательной отделки стен. Настройка, которую можно произвести с помощью углубленного цоколя, позволяет существенно снизить требования к точности отрезки отвода трубы к спринклеру, упрощая монтаж.

Основные параметры
- Модель: TY3332
- Тип оросителя: спринклер|дренчер
- Монтажное расположение: горизонтальное|завеса
- К-фактор/коэффициент произв.: 80/0.42
- Тепловая инерционность: быстродействующий
- Тип теплового замка: колба 3мм|без колбы
- Резьба присоединения: 1/2"

Внимание!
Для герметичной установки спринклеров с резьбой присоединения ½" их нужно закручивать с усилием от 9,5 до 19 N·m (от 7 до 14 ft.lbs). Максимально допустимое усилие для установки спринклеров с резьбой ½" составляет 29 N·m (21 ft.lbs). Для герметичной установки спринклеров с резьбой присоединения ¾" их нужно закручивать с усилием от 13 до 27 N·m (от 10 до 20 ft.lbs). Максимально допустимое усилие для установки спринклеров с резьбой ¾" составляет 40,7 N·m (30 ft.lbs). Большее усилие может вызвать деформацию входного отверстия спринклера и утечку воды или повреждение самого спринклера.Не пытайтесь отрегулировать установку спринклера в цокольной пластине, вывинчивая или завинчивая спринклер. Корректируйте положение спринклера посредством спринклерной арматуры.
