Ороситель TY3331 93°С белый

TY3331 93°С Ороситель быстродействующий, горизонтальный (карнизный), колба 3 мм, белый

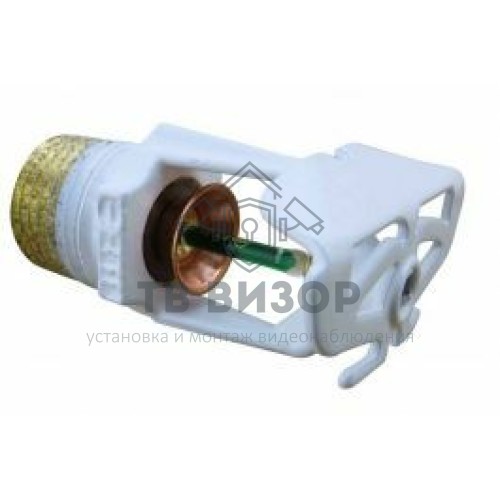

Ороситель спринклерный карнизный быстродействующий модели TY3331, устанавливаемый горизонтально относительно своей оси, с К=80 (рис. A) является автоматически срабатывающим оросителем с тепловым замком в виде разрывного элемента - стеклянной колбы диаметром 3 мм (быстродействующий). Карнизные оросители обычно используются вместо оросителей, устанавливаемых вертикально розеткой вниз или вверх, из-за конструкционных особенностей помещения или по соображениям экономии в плане монтажа. Они устанавливаются на стене или на боковой поверхности балки чуть ниже плоского потолка. Установленные горизонтально относительно оси потока воды, данные оросители характеризуются четвертьсферическим рисунком орошения, направленным в основном вниз и вперед от розетки, хотя часть потока ориентирована назад по направлению к стене.

Возможен монтаж оросителей модели TY3331 в фасонный цоколь (углубленная установка)

Основные параметры
- Модель: TY3331
- Тип оросителя: спринклер
- Монтажное расположение: горизонтальное
- К-фактор/коэффициент произв.: 80/0.42
- Тепловая инерционность: быстродействующий
- Тип теплового замка: колба 3мм
- Резьба присоединения: 1/2"

Технические характеристики:
- Максимальное рабочее давление - 12.1бар(175psi)/ 17,2бар(250 psi)*
* Максимальное рабочее давление в 17,2бар(250 psi) характерно только для позиций, внесенных в реестр Underwriters Laboratories, Inc. (UL).
- Коэффициент производительности - К=80л.мин/бар(европейский)** K=5.6GPM/psi1/2(американский) 0.42 л/с/МПа российский
** при расчете расхода воды через ороситель используется формула Q=K*√p (где "Q" -литры в минуту, "К" это "фактор, а "р" давление перед оросителем в барах)
- Тепловой замок - стеклянная колба 3мм (быстрое реагирование)
- Температурный порог - 57°C(135°F), 68°C(155°F), 79°C(175°F), 93°C(200°F), 141°C(286°F), 182°C (360°F)*
*Одобрено только UL, C-UL и VdS
- Резьба присоеденения: -NPT 1/2"

Плотная и герметичная затяжка резьбового соединения достигается крутящим моментом в пределах от 9,5 до 19,0 Н·м. Применение крутящего момента, превышающего 28,5 Н·м, может привести к деформации выходной части оросителя с последующим появлением течи и выходом оросителя из строя.Не пытайтесь отрегулировать заглубление спринклерного оросителя с помощью недостаточной или чрезмерной затяжки оросителя ключом. Регулируйте степень заглубления оросителя только изменением положения спринклерного фитинга.
