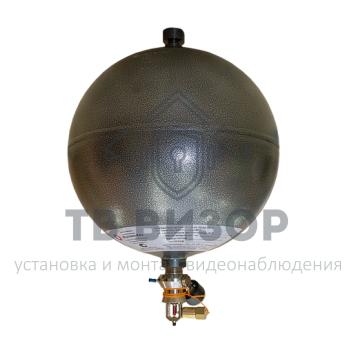

Модуль газового пожаротушения Вулкан-24

Вулкан-24 Модуль газового пожаротушения

Модули «Вулкан-24» предназначены для тушения газовыми огнетушащими составами (ГОС) пожаров класса А, В, С и электрооборудования. Модули «Вулкан-24» предназначены для применения в составе автоматических установок объемного пожаротушения. Для подачи сигнала о срабатывании (неисправности) мо-дули в зависимости от модификации оснащены либо электро-контактным манометром (ЭКМ), либо сигнализатором давления универсальным (СДУ).
Номер технических условий ТУ 4854-001-39713319-2015

Модуль вмещает 24 литра газового огнетушащего вещества (ГОТВ):
- „Хладон 125“ — 21,5 кг;
- „Хладон 227“ — 25,0 кг.

Преимущества модулей „Вулкан-24“
- ГОТВ хранят в модулях без сифонной трубки. Это значит, что огнетушащее вещество вырабатывается на 100% — когда модуль запускается, весь огнетушащий состав выходит в помещение, а в самом модуле ничего не остается.
- Под них не нужно делать монтаж и подключать трубную разводку — ГОТВ хранятся в резервуарах модулей.
- МГП “Вулкан-24” не занимают полезной площади помещения — их крепят анкерами на стену или потолок.

Технические характеристики:
Вместимость сосуда модуля, л 24,0
Рабочее давление в модуле (в зависимости от ккоэффициента загрузки) при температуре 20оС, МПа (кгс см-2), от 1,5 (15,0) до 2,2 (22,0)
Расчетное давление сосуда модуля, МПа (кгс см-2) 6,0 (60)
Пробное давление сосуда модуля, МПа (кгс см-2) 7,5 (75)
Давление срабатывания предохранительной мембраны, МПа (кгс см-2) 5,00,5 (50  5)
Продолжительность приведения в действие (инерционность) модулей при электрическом пуске, с, не более 2,0
Продолжительность выпуска заряда ГОС, с, не более 10,0
Масса модуля конструктивная, кг, не более 10  1
Габаритные размеры, мм, не более
- ширина 360
- высота 500
Диапазон температур эксплуатации модулей, оС от минус 10 до плюс 50
Температура разрушения теплового замка, колбы, °С 68 3
Ресурс срабатывания, не менее 10
Срок службы, не менее, лет 10
Параметры электрической цепи, реле давления (РД):
- давление при котором замыкается контакт РД, bar 10,5
- напряжение постоянного тока, В, не более 32
- сила тока, А, не менее 0,2

Параметры электрического пуска модуля:
- напряжение постоянного тока на контактах
электромеханического побудителя, В, не менее 6,0;
- напряжение постоянного тока на контактах
электромеханического побудителя, В, не более 32,0;
- ток срабатывания, А, не менее 0,2;
- продолжительность приложения напряжения, с, не более 1;
- внутреннее сопротивление, Ом от 9 до 14
Масса ГОТВ, остающаяся в модуле после сработки, кг 0

В комплект поставки входят:
- модуль в сборе с зарядом ГОС;
- пиропатрон
- кронштейн крепления с крепежным болтом
- паспорт, совмещенный с руководством по эксплуатации;
- упаковка.

Параметры электрической цепи электро-контактного манометра или сигнализатора давления:
- напряжение постоянного тока, В 12
- сила тока, А от 0,1 до 0,3

Важно! Если вы заказываете более 5 шт. МГП “Вулкан-24”, то мы бесплатно разрабатываем проект Автоматической Системы Газового Пожаротушения (АСГПТ) и выдаем проектную документацию. Мы включаем в проект того производителя и то оборудование, которое вы выберите.
