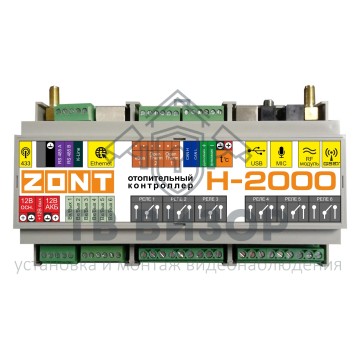

Контроллер управления котлом ZONT H-2000

ZONT H-2000 Универсальный контроллер для систем отопления

Основные отличия модели от контроллера Н-1000:
- 12 выходов: 6 - релейных, 6 -универсальных (открытый коллектор);
- Ethernet - технология + GPRS: подключение к интернет по проводу + мобильный интернет;
- 3 адаптера цифровой шины (встроенных) (2 - OpenTherm и 1 - E-BUS)

Без дополнительной настройки управляет СО состоящей из:
- 1-го источника тепла (котла)
- 1-го смесительного контура
- 1-го прямого контура
- бойлера ГВС
- циркуляционного насоса

Оборудование ZONT при установке требует профессиональных знаний по монтажу инженерных систем отопления и слаботочного электрооборудования.

Универсальный контроллер для дистанционного управления системой отопления с функцией приготовления горячей воды. Настроен для работы в системе отопления состоящей из одного котла и 3-х контуров: прямого, смесительного и контура бойлера ГВС.

Управление осуществляется автоматически по запрограммированному алгоритму или вручную - через Интернет-сервис и мобильное приложение. Контроль параметров работы системы отопления доступен из личного кабинета Интернет-сервиса, мобильного приложения и через голосовую связь.

Контроллер предназначен для дистанционного управления системой отопления с функцией приготовления горячей воды. Управление осуществляется по программируемому алгоритму в том числе в зависимости от температуры наружного воздуха, времени и недельного расписания. Контроллер в заводской конфигурации запрограммирован для управления системой отопления состоящей из одного источника тепла (котла), одного прямого контура, одного смесительного контура и контура для управления бойлером ГВС.

Дополнительно контроллер обеспечивает дистанционный контроль:
- параметров работы источника тепла
- напряжения питания
- состояния подключаемых датчиков и исполнительных устройств
- температуры воздуха в помещении, на улице и температуры теплоносителя.

Управление через Интернет
- Управление системой отопления и работой контроллера осуществляется через web–сервис www.zont-online.ru, (из личного кабинета) и через приложение ZONT для мобильных устройств на платформе iOS и Android.

Возможности контроллера
- Дистанционное управление СО с 2-мя источниками тепла по программируемому алгоритму;
- Плавное управление смесительными клапанами;
- Управление насосом ГВС;
- Погодное и еженедельное управление;
- 12 управляемых выходов - 6 релейных и 6 универсальных (открытый коллектор);
- Взаимодействие с комнатными регуляторами (термостатами);
- Встроенные адаптеры OpenTherm (2 шт.) и E-BUS (1 шт.);
- Возможность подключения радиоканального оборудования;
- Функция диагностики технического состояния газового котла;
- Возможность управления дополнительными устройствами: циркуляционным насосом, наружным освещением, установкой для полива и т.п.;
- Программирование управления выходами по событию: срабатыванию датчиков, изменению температуры, времени и т.п.;
- Оповещение владельца системы отопления об отклонении параметров системы от заданных значений, авариях и остановках котла, сбоях напряжения питания;
- Графическое отображение динамики изменения рабочих параметров системы отопления, состояния контролируемых входов и управляемых выходов;
- Запись и хранение истории событий: ошибок, аварий, команд управления, изменения температуры в контурах отопления и т.п.;
- Обновление программного обеспечения и смена настроек через интернет (без физического подключения к контроллеру)

Контроллер в заводской комплектации запрограммирован для дистанционного управления системой отопления в которой:
- один источник тепла (котел, электрический или газовый, управляемый в релейном режиме через подключение к клеммам для комнатного термостата);
- один прямой контур (радиаторная группа);
- один смесительный контур (теплый пол);
- контура бойлера ГВС;
- циркуляционный насос смесительного контура.

В комплекте поставки:
- 4 датчика температуры, промаркированные на заводе и назначенные для работы в соответствии с установленной прошивкой контроллера.
- Для управления задействованы релейные выходы с предустановленным алгоритмом управления котлом, смесителем теплого пола, насосами контура радиаторов, контура теплого пола и контура ГВС.

Технические характеристики:
Напряжение питания
- Основное 9-16 В от источника постоянного тока
- Резервное опционально от внешнего АКБ 12V / 7 А/h

GSM-модем встроенный, поддерживает 2 G
- Частотный диапазон 800, 900, 1800, 1900 MHz

Канал передачи данных Ethernet - проводной GPRS

Поддерживаемые интерфейсы
- USB 2.0
- 1-wire
- OpenTherm Реализуется через встроенный адаптер OpenTherm (2 канала)
- E-BUS Реализуется через встроенный адаптер E-BUS (1 канал)

Универсальные Выходы 6 шт.
- тип - открытый коллектор
- во включенном состоянии - "минус", в выключенном - напряжения нет
- Может быть настроен как аналоговый вход

Релейные Выходы 6 шт.
- Номинальный ток коммутации 10А
- Коммутируемое напряжение DC (макс) 28V
- Коммутируемое напряжение AC (пиковое) 240V

Датчики температуры используемые для регулирования: Макс. количество 10 шт
- Проводные, цифровые тип - DS18S20, DS18B20
- Радио, 868 MHz тип - ZONT МЛ-703, МЛ-711, МЛ-719

Датчики температуры используемые для мониторинга: Макс. количество 40 шт.
- только радио, 868 MHz тип - ZONT МЛ-703, МЛ-711, МЛ-719

Радиоканал
- 433 MHz Встроенный
- 868 MHz Подключаемый через дополнительный радиомодуль ZONT МЛ-489

Радиозоны 433 и 868 MHz 10 зон
- Датчиков в одной зоне до 6-ти шт. Общее кол-во датчиков на частоте 868 MHz - до 40 шт.

- Вход для микрофона Есть
- Рабочий интервал окружающих температур -40 - + 80 гр.
- Габаритные размеры 160х90х60 мм.
- Корпус D9MG Пластиковый, на DIN рейку
