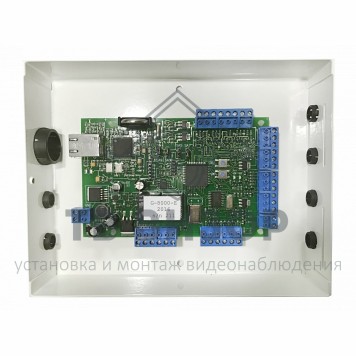

Контроллер доступа Gate-8000-Ethernet

Контроллер Gate-8000-Ethernet, наряду с контроллером Gate-8000, является базовым универсальным контроллером СКУД Gate и используется для организации одной точки прохода с контролем в обе стороны, или двух точек прохода с односторонним проходом (выход по кнопке).

Главной отличительной особенностью контроллера Gate-8000-Ethernet является наличие порта Ethernet 10/100 Мбит/с с типовой розеткой RJ-45, который обеспечивает внешний интерфейс связи контроллера с системой. В данном контроллере отсутствует порт RS-485.

Использование контроллера Gate-8000-Ethernet позволяет обеспечить построение сети СКУД на базе ЛВС Ethernet объекта. Каждый контроллер Gate-8000-Ethernet в системе требует настройки индивидуального подключения к серверу СКУД. В одной системе доступа могут использоваться контроллеры разных типов. Благодаря комбинации контроллеров Gate-8000 и Gate-8000-Ethernet, а также преобразователей Gate-USB/485 и Gate-485/Ethernet, можно построить гибридную СКУД оптимально учитывающую все особенности конкретного объекта.

Контроллер GATE-8000-Ethernet – электронный модуль, предназначенный для управления доступом в жилые и производственные помещения, учета времени прохода и событий. Контроллер в штатном исполнении работает со считывателями, имеющими выходной интерфейс «1-Wire» или «Wiegand». Протокол «1-Wire» применим для считывателей TOUCH MEMORY, «Wiegand» для считывателей PROXIMIТY.

Контроллер обрабатывает информацию, поступающую со считывателя, и с помощью встроенного реле осуществляет коммутацию исполнительного устройства, например, замка. Наличие двух дополнительных входов позволяет круглосуточно контролировать две охранные зоны без контроля по току.

Контроллер может работать как автономно, так и в составе сети. В контроллере предусмотрена функция автономного программирования для его настройки пользователем на работу с кодовыми ключами.

Контроллер поддерживает режим «Free Logic» - возможность управления выходами по событиям, фиксируемым контроллером. При возникновении любого события можно произвести включение или выключение (временное или постоянное) одного из выходов контроллера, а также можно включить или выключить режим «постоянно-открыто» (режим, при котором оба реле контроллера постоянно включены). Настройка режима «Free Logic» производится с помощью программного обеспечения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Напряжение питания: 11,4 – 15,0 В
Потребляемый ток:
- в режиме ожидания: не более 30 мА
- в режиме коммутации: не более 90 мА
Тип подключения: Ethernet (IEEE 802.3)
Интерфейс подключаемых считывателей: Wiegand, 1-Wire (TM), ABA-2
Кол-во подключаемых считывателей: 2
Кол-во управляемых реле: 2
Параметры реле:
- коммутируемое напряжение: не более 30 VDC
- коммутируемый ток: не более 6 А
- время срабатывания реле (программируется): от 0,5 до 25 сек
Максимальная емкость банка памяти ключей:
- двухдверное подключение: 8167
- однодверное и турникетное подключение: 16334
Максимальная емкость банка памяти событий: 8192
Максимальное время опознавания последнего ключа: 0,6 сек (на 8000 ключей)
Температура окружающей среды: от –30 до +50 °С
Относительная влажность: не более 90 %
Габариты: 200 х 155 х 40 мм
Вес: 1,05 кг
