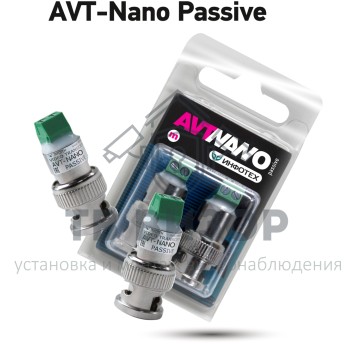

Комплект приемника и передатчика AVT-Nano Passive комплект

Комплект пассивных приемопередатчиков ИНФОТЕХ AVT-Nano Passive для передачи видеосигналов AHD/TVI/CVI по витой паре с увеличенной дальностью

Комплект из двух миниатюрных приемопередатчиков AVT-Nano Passive производства ИНФОТЕХ предназначен для передачи видеосигналов HD-форматов AHD/TVI/CVI любого разрешения 4Mп, 3Мп, 1536p, 1440p, 1080p, 720p на большие расстояния по витой паре без использования дополнительного питания и настроек.


Дальность передачи видеосигналов AHD/TVI/CVI/CVBS по кабелю UTP 5e/6 с AVT-Nano Passive:

AHD 1440p/1080p – до 305 метров
720p – до 450 метров
CVI 1080p – до 305 метров
720p – до 450 метров
TVI 1536p/1080p/720p – до 305 метров
CVBS Цвет (аналог) - до 600 метров
Ч/б (аналог) - до 800 метров
Специально для применения в системах видеонаблюдения с использованием HD-форматов AHD/TVI/CVI с разрешениями 1536p, 1440p, 1080p, 720p компанией ИНФОТЕХ были разработаны новые пассивные приемопередатчики AVT-Nano Passive с улучшенными характеристиками.


Новые технологии в AVT-Nano Passive

В AVT-Nano Passive применены новые симметрирующие трансформаторы с более высокой индукцией насыщения и более низкими потерями в магнитопроводах, что обеспечивает улучшенное согласование с кабелем «витая пара», уменьшение затухания видеосигнала во всей рабочей полосе частот AHD/TVI/CVI, увеличение расстояния передачи видеосигналов и обеспечивает дополнительное подавление синфазных помех.
Миниатюрность конструктивного исполнения AVT-Nano Passive

Для удобства и простоты монтажа приемопередатчики AVT-Nano Passive встроены в корпуса мини BNC-разъемов, что позволяет просто и быстро присоединять комплект AVT-Nano Passive к ответным частям разъемов на видеокамерах и видеорегистраторах. В то же время винтовые разъемы со стороны линии передачи обеспечивают надежное и долговечное соединение с проводниками витой пары.

Для обеспечения надежного функционирования комплекта приемопередатчиков в жестких внешних условиях элементы электрической схемы AVT-Nano Passive, установленной внутри мини BNC-разъема, залиты силиконовым компаундом.

Степень защиты элементов схемы IP65 позволяет обеспечивать:
• Устойчивость к воздействию агрессивных химикатов, органических образований
• Устойчивость к разрушению от воздействия озона и ультрафиолета
• Устойчивость к механическим напряжениям и вибрациям
• Надежное функционирование широком диапазоне температур и влажности


Ключевые характеристики комплектов пассивных приемопередатчиков AVT-Nano Passive

• Дальность передачи видеосигналов AHD/TVI/CVI/CVBS по кабелю UTP 5e/6:
AHD 1440p/1080p – до 305 метров
720p – до 450 метров
CVI 1080p – до 305 метров
720p – до 450 метров
TVI 1536p/1080p/720p – до 305 метров
CVBS Цвет (аналог) - до 600 метров
Ч/б (аналог) - до 800 метров

• Затухание во всей полосе частот AHD/TVI/CVI видеосигналов - не более 0,3 dB
• Коэффициент передачи во всей полосе частот AHD/TVI/CVI видеосигналов - 0,97
• Полоса пропускания – 67 МГц
• Подавление синфазной помехи - не менее 100 dB
• Улучшенное согласование с кабелем "витая пара"
• Защита от импульсных перенапряжений
• Поддержка OSD меню видеокамер
• Встроен внутрь мини-BNC разъемов
• Степень защиты элементов схемы IP65
• Монтируется на BNC разъемы видеокамеры/видеорегистратора
• Надежные винтовые разъемы по линии передачи
• Защита электрической схемы силиконовым компаундом
• Устойчив к воздействию озона и ультрафиолета
• Устойчив к механическим напряжениям и вибрациям
• Не требует питания
• Не требует настройки
• Миниатюрные габаритные размеры 30×14,5х14,5мм
• Температурный диапазон: -40…+50° C

Бессрочная гарантия на AVT-Nano Passive
Полный цикл производства и 100% контроль качества продукции позволяет компании ИНФОТЕХ распространять Бессрочную Гарантию на весь спектр производимого оборудования для передачи и защиты видеосигналов, в том числе на AVT-Nano Passive.
