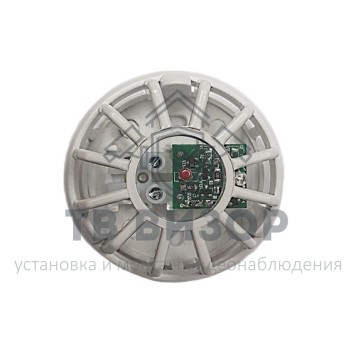

Извещатель пожарный тепловой ИП 103-55-А3

ИП 103-55-А3 Извещатель пожарный тепловой максимальный

Извещатель пожарный тепловой максимальный ИП 103-55, (в дальнейшем – извещатель), предназначенный для круглосуточной работы с целью обнаружения пожара, сопровождающегося повышением температуры в закрытых помещениях различных зданий и сооружений. Извещатели пожарные тепловые ИП 103-55 изготавливают в 4 модификациях

ИП 103-55-А1 (температура срабатывания от 54°С до 65°С)
ИП 103-55-А3 (температура срабатывания от 64°С до 76°С)
ИП 103-55-B (температура срабатывания от 69°С до 85°С)
ИП 103-55-C (температура срабатывания от 84°С до 100°С)

Извещатель пожарный тепловой ИП 103-55 предназначен для работы совместно с приемно-контрольными приборами, имеющими напряжение в шлейфе сигнализации от 10 до 30 вольт с величиной тока короткого замыкания не более 20 мА. Подключение извещателей в шлейф осуществляется параллельно. При постоянном напряжении в шлейфе соблюдение полярности включения извещателя не требуется. При наличии в шлейфе знакопеременного напряжения, подключение извещателя пожарного теплового ИП 103-55 осуществляется с использованием полупроводникового диода, включенного в требуемом направлении.

Дежурный режим извещателя пожарного теплового ИП 103-55 индицируется одиночными миганиями красного светодиода, в режиме передачи сигнала ''ПОЖАР'' на извещателях включается оптический индикатор красного цвета, а одиночные мигания красного светодиода прекращаются (п.4.2.5.1 гост 53325-2012).

Извещатель пожарный тепловой ИП 103-55 рассчитан на круглосуточную непрерывную работу.

Извещатель пожарный тепловой ИП 103-55 относится к невосстанавливаемым, периодически обслуживаемым изделиям. Извещатель пожарный тепловой ИП 103-55 соответствует требованиям ГОСТ Р 53325-2012, НПБ 76-98, НПБ 85-2000.

Технические характеристики:
- Напряжение питания 9 - 30 В
- Потребляемый ток в дежурном режиме до 30 мкА (зависит от напряжения питания)
- Ток потребления в режиме «Пожар»: 10±2 мА (при 9В питания), 20±2 мА (при 30В питания).
- Конечное сопротивление в режиме «Пожар»: 1.2 кОм.
- Режим передачи сигнала «ПОЖАР» извещателя ИП103-55 сохраняется после снижения температуры окружающей среды. Возврат в дежурный режим осуществляется путем кратковременного отключения напряжения питания на время 2 с.

Условия эксплуатации Температура окружающего воздуха:
- от –40°С до +50°С (для ИП 103-55-А1),
- от –40°С до +60°С (для ИП 103-55-А3),
- от –40°С до +65°С (для ИП103-55-В),
- от –40°С до +80°С (для ИП103-55-С)

- Относительная влажность воздуха до 93% при температуре +40°С.
- Габаритные размеры извещателя диаметр не более 58 мм; высота не более 37 мм
- Масса извещателя не более 0,1 кг
