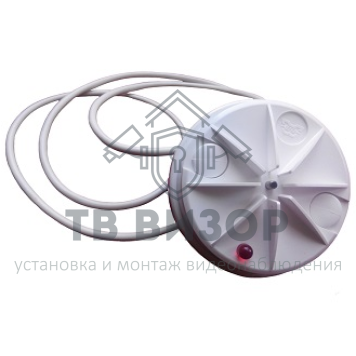

Извещатель пожарный тепловой ИП 103-10-(А1) без ИВС

ИП 103-10-(А1) Извещатель пожарный тепловой максимальный, без ИВС. Температура срабатывания от +54°С до+65°С

Извещатель предназначен для работы совместно с приемно-контрольными приборами, имеющими напряжение в шлейфе сигнализации от 10 до 30 вольт с величиной тока короткого замыкания не более 20 мА, типа «ППКОП ГИППО-1М», «СИГНАЛ-20», «СИГНАЛ-20П», «СИГНАЛ- ВК», «СИГНАЛ-ВК-4», «СИГНАЛ-ВК-6», «ВЭРС», «УОТС 1-1А», «КВАРЦ».

Подключение извещателей в шлейф осуществляется параллельно. При постоянном напряжении в шлейфе соблюдение полярности включения извещателя не требуется. При наличии в шлейфе знакопеременного напряжения подключение извещателя осуществляется с использованием полупроводникового диода, включенного в требуемом направлении. Дежурный режим извещателя индицируется одиночными миганиями светодиода выносного индикатора ИВС-2, в режиме передачи сигнала ''ПОЖАР'' на извещателях включается оптический индикатор красного цвета, а индикация ИВС-2 прекращается (п.4.2.5.1 гост 53325-2012).

Извещатель рассчитан на круглосуточную непрерывную работу. Извещатель относится к невосстанавливаемым, периодически обслуживаемым изделиям. Извещатель соответствует требованиям ГОСТ Р 53325-2012, НПБ 76-98, НПБ 85-2000.

Технические характеристики:
- Величина тока потребления извещателя ИП 103-10 в дежурном режиме не более 30 мкА. Ток потребляемый выносным индикатором ИВС-2 не более 60мкА.
- Величина напряжения на извещателе ИП 103-10-(А1), ИП 103-10-(А3) в режиме передачи сигнала «ПОЖАР» при протекающем токе 20 мА не более 5,2 В и величина напряжения на извещателе в режиме передачи сигнала «ПОЖАР» при протекающем токе 5 мА не менее 4,2 В.
- Извещатель устойчив к изменению напряжения питания в диапазоне от 10 до 30 В.
- Режим передачи сигнала «ПОЖАР» извещателя ИП 103-10-(А1), ИП 103-10-(А3) сохраняется после снижения температуры окружающей среды. Возврат в дежурный режим должен осуществляться путем кратковременного отключения напряжения питания на время 2 с.
- Условия эксплуатации: температура окружающего воздуха от –40оС до +50оС для ИП 103-10-(А1) и от –40°С до +60°С для ИП 103-10-(А3). Относительная влажность воздуха до 93 % при температуре +40 С.
- Габаритные размеры: диаметр не более 70 мм; высота не более 27 мм.
- Масса – не более 0,1 кг.
- Длина вывода – не менее 700 мм.*
(* по согласованию с заказчиком могут поставляться с иной другой длиной вывода)
- Габаритные размеры устройства соединительного не более: 108 х 108 х 34 мм.
- Масса устройства соединительного – не более 0,2 кг.
- Площадь контролируемая одним точечным тепловым пожарным извещателем, а также максимальное расстояние между извещателями или извещателем и стеной, необходимо определять по таблице, но, не превышая величин, указанных в технических условиях и паспортах на извещатели.

Комплектность:
- извещатель ИП103-10 - 1 шт.;
- устройство соединительное УС-4 - 1 шт.;*
- индикатор выносной световой ИВС-2 - 1шт**
- паспорт ПАШК.425212.050 ПС - 1 экз. на упаковку
* Извещатели по умолчанию поставляются без устройства соединительного УС-4,
по согласованию с заказчиком извещатели могут поставляться вместе с устройством соединительным УС-4.
** по согласованию с заказчиком извещатели могут поставляться без индикатора выносного ИВС-2.
