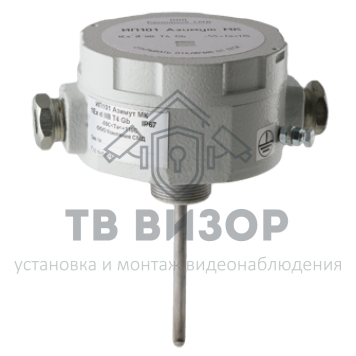

Извещатель пожарный тепловой ИП 101 "Азимут" МК Б

ИП 101 "Азимут" МК Б Извещатель пожарный тепловый взрывозащищенный, для присоединения бронированного кабеля диаметром 8-12мм

Извещатель включается в шлейф сигнализации без дополнительных токоограничительных элементов (имеется встроенный резистор 2кОм) и без учета полярности. Тревожное извещение обеспечивается увеличением тока через извещатель, и включением индикатора.
Пороговая температура срабатывания извещателя соответствует классам А3 [64…76°С], С [84…100°С], D [99…115°С].

Технические характеристики:
- Маркировка взрывозащиты 1 Ex d IIB T4 Gb
- Степень защиты оболочки, IP 67
- Диапазон рабочих температур, °С -55...+115
- Диапазон напряжений питания, В 6...27
- Ток потребления при напряжении питания 24 В: - в дежурном режиме — 0,35 мА;, в режиме "пожар" — 24±0,1В – 10,7±1) мА.
- Время готовности после подачи напряжения питания не более 0,5 сек.

Габаритные размеры, Мм
- без учета штуцеров — 140x80x265;
- со штуцерами — 230х80х265.

Температура срабатывания, заданная производителем, может быть изменена потребителем путем установки соответствующего резистора в клеммы извещателя. Извещатель комплектуется резисторами для задания температуры срабатывания: 70С; 90С; 110С.
Зависимость температуры срабатывания от сопротивления задающего резистора.
- T,°C 51 - Rt 30 кОм
- T,°C 60 - Rt 20 кОм
- T,°C 70 - Rt 13 кОм
- T,°C 81 - Rt 8,2 кОм
- T,°C 90 - Rt 5,6 кОм
- T,°C 100 - Rt 3,6 кОм
- T,°C 110 - Rt 2,4 кОм
- T,°C 135 - Rt 0,560 кОм
- T,°C 135 - Rt 0 кОм

Извещатель поставляется с кабельными вводами различных исполнений:
- для открытой прокладки присоединяемого кабеля диаметром 8-12мм (индекс в обозначении - К);
- для прокладки присоединяемого кабеля в трубе G1/2;
- для прокладки присоединяемого кабеля в трубе G3/4;
- для присоединения бронированного кабеля диаметром 8-12мм.
