Извещатель пожарный ручной ИПР 514-2/В "Культ"

ИПР 514-2/В "Культ" Извещатель пожарный ручной, металлическая педаль, взрывозащищенный

Извещатели пожарные ручные взрывозащищенные ИПР 514-2/В «КУЛЬТ» (в дальнейшем – извещатели), предназначены для круглосуточной работы с целью передачи в шлейф пожарной сигнализации тревожного извещения при включении приводного элемента.

Извещатели изготавливаются двух видов (исполнений), со световой индикацией и без световой индикации.

Извещатели без световой индикации имеют маркировку взрывозащиты 0EXiaIICT6, со световой индикацией 1ExibIIBT6 по ГОСТ Р 51330.0-99.

Извещатели предназначены для работы в шлейфах приемно – контрольных приборов с величиной тока короткого замыкания не более 20 мА, и имеющих сертифицированные барьеры безопасности с выходными искробезопасными цепями ”i”.

Извещатели предназначены для работы во взрывоопасных зонах помещений и наружных установок согласно ГОСТ Р 51330.13-99 и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

Область применения – взрывоопасные зоны, где по условиям эксплуатации возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к категориям взрывоопасности IIA, IIB IIC, и группам взрывоопасности Т1, Т2, Т3, Т4, Т5, Т6, а также зоны классов В-II, B-IIа, где по условиям эксплуатации возможно образование взрывоопасных смесей пыли и волокон с воздухом.

Подключение извещателя со световой индикацией в шлейф осуществляется параллельно. При постоянном напряжении в шлейфе соблюдение полярности включения извещателя не требуется. При наличии в шлейфе знакопеременного напряжения подключение извещателя осуществляется с использованием полупроводникового диода, включенного в требуемом направлении. В режиме передачи сигнала «ПОЖАР» на извещателе включается оптический индикатор красного цвета. Извещатель сохраняет состояние режима передачи сигнала «ПОЖАР» после снятия усилия нажатия на приводной элемент. Перевод извещателя в исходное состояние осуществляется кратковременным отключением напряжения питания шлейфа на время 2 с.

Извещатель без световой индикации выдает режим передачи сигнала «ПОЖАР» в шлейф сигнализации путем размыкания сухих контактов геркона и включается в шлейф последовательно.

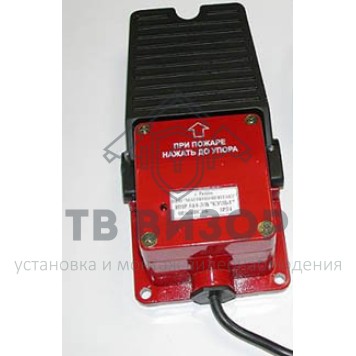

Конструктивно извещатель выполнен из металлического корпуса, сверху которого располагается приводной элемент.

Условия эксплуатации: окружающий воздух с относительной влажностью до 93% при температуре 40 оС и с температурой от минус 40 до 60 оС.

Пример записи обозначения извещателя при его заказе и в документации другой продукции: «Извещатель пожарный ручной взрывозащищенный ИПР 514-2/В ''КУЛЬТ'' ПАШК.425211.010 ТУ (без световой идикации)».

Извещатели относится к изделиям конкретного назначения, вида 1, непрерывного длительного применения, невосстанавливаемые, изнашиваемые, неремонтируемые, необслуживаемые, неконтролируемые перед применением по ГОСТ 27.003-90.

Извещатель соответствует требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99, ГОСТ Р 51330.17-99 НПБ 70-98, НПБ 76-98, НПБ 57-97.

Органы управления машиной и (или) оборудованием должны быть выполнены так, чтобы их форма, размеры и поверхности контакта с пользователем соответствовали способу захвата (пальцами, кистью) или нажатия (пальцем руки, ладонью, стопой)

Условия эксплуатации: окружающий воздух с относительной влажностью до 93% при температуре 40 оС и с температурой от минус 40 до 60 оС.

Технические характеристики:
- Включение извещателя осуществляется приложением усилия к приводному элементу не менее 15 Н.
- Величина тока потребления извещателя от искробезопасного шлейфа пожарной сигнализации в дежурном режиме не более 50 мкА (со световой индикацией).
- Величина напряжения на извещателе в режиме передачи сигнала «ПОЖАР» при протекающем токе 20 мА не ,более 5,2 В (со световой индикацией).
- Величина напряжения на извещателе в режиме передачи сигнала «ПОЖАР» при протекающем токе 5 мА не менее 3,9 В (со световой индикацией).
- Переходное сопротивление сухих контактов геркона не более 0,5Ом (без световой индикациии).
- Напряжение питания от искробезопасного шлейфа пожарной сигнализации в диапазоне от 8 до 20 В.
- Габаритные размеры извещателя - 205*100*75 мм.
- Масса извещателя - не более 950 г.
- Маркировка взрывозащиты 1ExibIIBT6 ( со световой индикацией) 0ExiaIICT6 (без световой индикации)
- Степень защиты извещателя, обеспечиваемая оболочкой соответствует IP54 по ГОСТ 14254-96.
