Извещатель пожарный ручной ИПР 514-2 "Культ" с ИВС-2

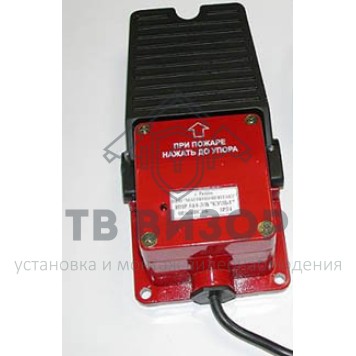

ИПР 514-2 "Культ" с ИВС-2 Извещатель пожарный ручной магнитоконтактный

Ручной магнитоконтактный, питаемый по шлейфу, неадресный, восстанавливаемый пожарный извещатель (в дальнейшем - извещатель), предназначен для круглосуточной работы с целью передачи в шлейф пожарной сигнализации тревожного извещения при включении приводного элемента. Электрическое питание извещателя и передача дискретного выходного электрического сигнала "Пожар" на пожарную или охранно-пожарную приёмно-контрольную аппаратуру осуществляется по двухпроводной электрической соединительной линии.

Извещатель предназначен для работы в шлейфах приемно - контрольных приборов (выход "шлейф") с величиной тока короткого замыкания не более 20 мА. Подключение извещателя в шлейф осуществляется параллельно. При постоянном напряжении в шлейфе соблюдение полярности включения извещателя не требуется. При наличии в шлейфе знакопеременного напряжения подключение извещателя осуществляется с использованием полупроводникового диода, включенного в требуемом направлении.

Дежурный режим извещателя индицируется одиночными миганиями светодиода выносного индикатора ИВС-2, в режиме передачи сигнала ''ПОЖАР'' на извещателях включается оптический индикатор красного цвета, а индикация ИВС-2 прекращается (п.4.2.5.1 гост 53325-2012). Извещатель сохраняет состояние режима передачи сигнала «ПОЖАР» после снятия усилия нажатия на приводной элемент. Перевод извещателя в исходное состояние осуществляется возвратом приводного элемента в начальное состояние и кратковременным отключением напряжения питания шлейфа на время 2 с.

Извещатель соответствует требованиям ГОСТ Р 53325-2012, НПБ 70-98, НПБ 76-98.

Органы управления машиной и (или) оборудованием должны быть выполнены так, чтобы их форма, размеры и поверхности контакта с пользователем соответствовали способу захвата (пальцами, кистью) или нажатия (пальцем руки, ладонью, стопой)

Условия эксплуатации: окружающий воздух с относительной влажностью до 93% при температуре 40 °С и с температурой от -40°С до +60°С.

Технические характеристики:
- Включение извещателя осуществляется приложением усилия к приводному элементу не менее 15 Н. Величина тока потребления извещателя от шлейфа пожарной сигнализации (выход "шлейф") в дежурном режиме не более 50 мкА. Ток потребляемый выносным индикатором ИВС-2 не более 60мкА.
- Величина напряжения на извещателе в режиме передачи сигнала «ПОЖАР» при протекающем токе 20 мА не более 5,2 В.
- Величина напряжения на извещателе в режиме передачи сигнала «ПОЖАР» при протекающем токе 5 мА не менее 3,9 В.
- Напряжение питания от шлейфа пожарной сигнализации (выход "шлейф") в диапазоне от 10 до 30 В.
- Габаритные размеры извещателя 205х100х75 мм.
- Масса извещателя не более 950 г.
Степень защиты извещателя, обеспечиваемая оболочкой соответствует IP41 по ГОСТ 14254-96.
