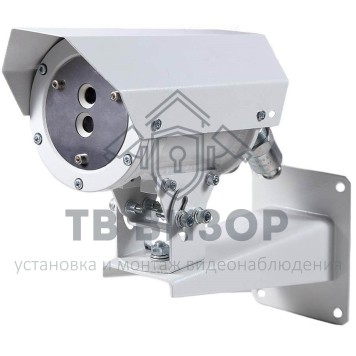

Извещатель пожарный пламени ИПП 329/ИПП 330 "Телос" ВЗ А

ИПП 329/ИПП 330 "Телос" ВЗ А Многодиапазонный ИК/УФ- извещатель пламени взрывозащищенный микропроцессорный с функцией самотестирования для 2-х и 4-х проводных ШС

Настоящее руководство по эксплуатации распространяется на извещатель пожарный пламени ИП329/ ИП330 Телос (в дальнейшем извещатель).

Извещатель предназначен для обнаружения возгораний, сопровождающихся появлением электромагнитного излучения одновременно в ультрафиолетовом и инфракрасном спектральных диапазонах и подачи извещения "Пожар" на приемно-контрольный прибор. Использование ИК и УФ части спектра позволяет исключить ложные срабатывания извещателя. Извещатель соответствует требованиям ГОСТ Р 53325-2012. Извещатель используется в установках противопожарной защиты зданий, сооружений, помещений и оборудования на открытых площадках. Перечень характерных помещений производств, технологических процессов, для защиты которых применяется изделие:
- Производственные здания с производством и хранением:
изделий из древесины синтетических смол, синтетических волокон, полимерных материалов, текстильных, текстильно-галантерейных, швейных, обувных, кожевенных, табачных, меховых и целлюлозно-бумажных изделий, целлулоида, резины, резинотехнических изделий, горючих рентгеновских и кинофотопленок, хлопка, лаков, красок, растворителей, легковоспламеняющихся жидкостей, горючих жидкостей, смазочных материалов, химических реактивов, спиртоводочной продукции, щелочных металлов, металлических порошков, муки, комбикормов, других продуктов и материалов с выделением пыли;
- Производственные здания с производством: умаги, картона, обоев, животноводческой и птицеводческой продукции;
- Производственные здания с хранением: негорючих материалов в горючей упаковке, твердых горючих материалов;
- Специальные сооружения: помещения предприятий по обслуживанию автомобилей.

Извещатели выпускаются в исполнениях отличающихся: видом взрывозащиты; материалом корпуса; наличием адресной метки (см. таблицу 1 на вкладке "Характеристики"). Виды взрывозащиты: «взрывонепроницаемая оболочка “d”» и «искробезопасная электрическая цепь “ia”». Маркировка взрывозащиты соответственно: 1Ex d IIB T6 Gb Х и 0Ex ia IIB T6 Ga X по ГОСТ Р МЭК 60079-0-2011. Знак «Х» в маркировке означает: не подвергать светопропускающую часть механическим воздействиям. Материал корпуса: алюминиевый сплав; оцинкованная сталь; нержавеющая сталь.

Извещатель может быть установлен во взрывоопасных зонах помещений и наружных установок согласно классификации ГОСТ IEC 60079-10-1-2011 и других директивных документов, регламентирующих применение электрооборудования во взрывоопасных зонах. Окружающая среда может содержать взрывоопасные смеси газов и паров с воздухом категории IIA и IIВ.

Для исполнения «искробезопасная электрическая цепь “ia”» маркировка параметров взрывозащиты: «Li: 1мкГн, Сi: 1000пФ, Ui: 28B, Ii: 70мА, Рi: 2Вт» по ГОСТ Р МЭК 60079-11-2011.

Извещатели в исполнении с адресной меткой могут использоваться с контроллером двухпроводной линии связи «С2000-КДЛ» или «С2000-КДЛ-2И» в составе интегрированной системы охраны «Орион». Подробная информация по применению адресных расширителей и использованию интегрированной системы охраны «Орион» - на сайте производителя bolid.ru.

Извещатель рассчитан на эксплуатацию при температуре окружающей среды от минус 60°С до плюс 75°С, вид климатического исполнения УХЛ1 по ГОСТ 15150-69. Степень защиты оболочки – IP67 по ГОСТ 14254. Категория размещения 1 по ГОСТ 15150-69.

Обозначение Материал корпуса Вид взрывозащиты
ИП329 Телос МК-С (-АМ) Оцинкованная сталь 1Ex d IIB T6 Gb X
ИП329 Телос МК-Н (-АМ) Нержавеющая сталь 1Ex d IIB T6 Gb X
ИП329 Телос ВЗ-Н (-АМ) Нержавеющая сталь 0Ex ia IIB T6 Ga X
ИП329 Телос МК-А (-АМ) Алюминиевый сплав 1Ex d IIB T6 Gb X
ИП329 Телос ВЗ-А (-АМ) Алюминиевый сплав 0Ex ia IIB T6 Ga X

Технические характеристики:
- Спектральная чувствительность, нм УФ 185 - 260
- Дальность обнаружения тестовых очагов, м, не менее ТП-5 (Н-гептан) 25 ТП-6 (этиловый спирт) 25
- Угол обзора, гр УФ 90
- Время срабатывания, сек УФ 4
- Устойчивость к прямому свету, не менее лк лампы накаливания 250 люминесцентные лампы 2500
- Устойчивость к оптическому излучению в видимом диапазоне спектра, не более, лк 80000
- Напряжение питания, В 8 - 28
- Ток потребления, не более, мА без подогрева 20 с подогревом 350
- Характеристики оптронных реле Ш1 и Ш2 максимальное напряжение, В, не более 100 максимальный ток, мА, не более 100 сопротивление открытого, Ом, не более 16 напряжение изоляции, В, не менее 1500
- Интерфейс адресной метки ДПЛС v2.xx «Орион»
- Время готовности после подачи питания, не более, сек 45
- Диаметр вводимого кабеля, мм 8 - 12
- Сечение присоединяемых проводников, мм2 0,35 – 1,5
- Диапазон рабочих температур, °С -60 – +75
- Степень защиты оболочкой IP67
- Климатическое исполнение УХЛ1
- Габаритные размеры, мм 334x264x116
- Масса, не более, кг 3.5кг

Тип кабельного ввода:
К – для открытой прокладки кабеля диаметром 6-12мм;
Б – для бронированного кабеля с проходным диаметром 6-12мм;
Т-1/2 – для прокладки кабеля Æ6-12мм в трубе с присоединительной резьбой G1/2;
Т-3/4 – для прокладки кабеля Æ6-12мм в трубе с присоединительной резьбой G3/4;
КМ10 – для кабеля Æ6-12мм в металлорукаве РЗЦХ-10мм;
КМ12 – для кабеля Æ6-12мм в металлорукаве РЗЦХ-12мм;
КМ15 – для кабеля Æ6-12мм в металлорукаве РЗЦХ-15мм;
КМ20 – для кабеля Æ6-12мм в металлорукаве РЗЦХ-20мм.
