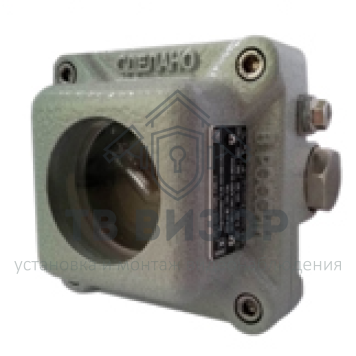

Извещатель пожарный пламени ИП 329-5В “АМЕТИСТ” Р1 с двумя кабельными вводами

ИП 329-5В “АМЕТИСТ” Р1 Извещатель пожарный пламени взрывозащищенный с двумя кабельными вводами

Извещатель пожарный пламени ИП 329-5В "АМЕТИСТ" ® , взрывозащищённая модификация извещателя ИП 329-5, предназначен для обнаружения пламени, исходящего от очагов загораний и сопровождающегося ультрафиолетовым (УФ) излучением в диапазоне длин волн от 165 до 260 нм.

Извещатель устанавливается в зданиях и сооружениях различного назначения как с обычной, так и со взрывоопасной средой (производственных цехах, ангарах, складах и пр.). Также прибор может использоваться для противопожарной защиты наружных установок промышленных, энергетических и других объектов.

Извещатель обнаруживает пламя, созданное при горении как нефтепродуктов, так и различных спиртов, угля, древесины, синтетических волокон, полимерных материалов, текстильных, резинотехнических и целлюлозно-бумажных изделий, лакокрасочных материалов и т. п.

Извещатель применяется в составе автоматизированных систем обнаружения загораний совместно с приемно-контрольными приборами или устройствами сигнально-пусковыми, обеспечивающими в шлейфе пожарной сигнализации напряжение питания 12-30 В.

Оболочка извещателя – взрывонепроницаемый корпус CSE-I M1 (производства компании "Горэлтех"), соответствующий требованиям ПУЭ (гл. 7.3), ГОСТ Р 51330.0-99 (МЭК 60079-0-98), ГОСТ Р 51330.1-99 (МЭК 60079-11-99), ГОСТ Р 51330.2-00 (МЭК 60079-11-99) и другим действующим нормативным документам, регламентирующим применение электрооборудования, расположенного во взрывоопасных зонах. Степень взрывозащиты – 1ExdIICT6/Т5.

По ГОСТ 14254-96 корпус извещателя обеспечивает степень защиты IР66.

Материал корпуса – коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки "KSi13", устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, фрикционно искробезопасный. Покрытие корпуса – антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизационному излучению.

Конструкция извещателя предусматривает возможность его монтажа в вертикальном и горизонтальном положениях. Кроме того, предусмотрена возможность монтажа прибора на месте контроля и с помощью специального крепежно-юстировочного устройства, входящего в комплект поставки. Крепежно-юстировочное устройство изготовлено на базе кронштейна для видеокамер PVBН-1.

Варианты исполнения извещателя:
- ИП 329-5В "АМЕТИСТ" – двухпроводная схема подключения;
- ИП 329-5В "АМЕТИСТ" Р1 – четырёхпроводная схема подключения к пожарной сигнализации. Извещатель осуществляет функцию передачи сигнала "Пожар" путём размыкания сигнального шлейфа.
- ИП 329-5В "АМЕТИСТ" Р2 – четырёхпроводная схема подключения к пожарной сигнализации. Извещатель осуществляет функцию передачи сигнала "Пожар" путём замыкания сигнального шлейфа.

Извещатель комплектуется взрывозащищённым кабельным вводом под небронированный кабель диаметром 6-12 мм. По отдельным заказам возможна комплектация кабельным вводом как под меньший (4 мм), так и под больший (до 27 мм) диаметр небронированного кабеля. Возможна поставка извещателей с кабельными вводами для небронированного кабеля в шлангах, трубопроводах, металлоруковах, а также для бронированных кабелей аналогичного диаметра. Возможна комплектация одного извещателя двумя кабельными вводами.

Основные технические характеристики:
- дальность обнаружения очага пламени – 25 м (1-ый класс по ГОСТ Р 53325) 1;
- угол обзора – 90;
- инерционность срабатывания – 3 с;
- напряжение питания – 12-30 В;
- ток потребления в дежурном режиме – не более 250 мкА (при напряжении 24 В), не более 200 мкА (при напряжении 12 В);
- габаритные размеры – (длина х ширина х высота) 112 х 90 х 120 мм;
- масса – не более 1,1 г;
- диапазон рабочих температур – от -50 до +55 оС.
