Извещатель пожарный дымовой линейный ИПДЛ-52М (8-80 м)

ИПДЛ-52М (8-80 м) Извещатель дымовой оптический линейный однопозиционный

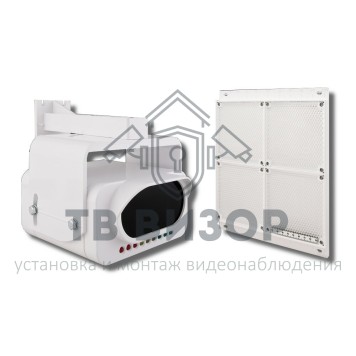

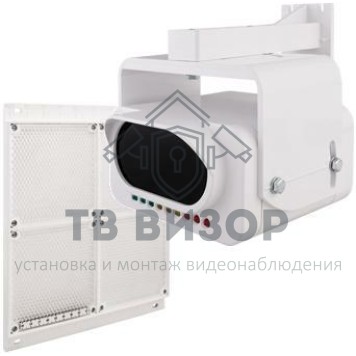

ИП 212-52М – однопозиционный линейный извещатель дымовой, состоящий из приемо-передатчика и рефлектора отражателя. Внешний вид прием-передатчика приведен на рисунке 1. В приемо-передатчике оптические каналы разнесены и изолированы в двухкамерной оптической системе.

В качестве рефлектора-отражателя в ИП 212-52М используется высокоэффективный катафот (световозвращатель), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10 - 15 градусов.

С тыльной стороны корпуса приемо-передатчика расположены клеммные колодки для внешний подключений, а также программный переключатель тактики работы извещателя.

Характеристики:
- Устанавливаемые пороги срабатывания: для ИП 212-52М 20%, 30%, 40%, 50%
- Диапазон контролируемых расстояний от 8 до 80 м
- Максимальная ширина защищаемого одним извещателем пространства не более 9 м
- Площадь помещения, защищаемая одним извещателем не более 720 м2
- Напряжение питания извещателей (приемника, передатчика и приемо-передатчика) от 10 до 30 В
- Ток, потребляемый извещателями в режиме «Норма»: ИП212-52М не более 1,5 мА
- Ток, потребляемый передатчиком при питании от отдельного источника (в любом режиме работы) не более 1 мА
- Ток, потребляемый приемником в режимах:
• формирования выходного сигнала «Внимание» не более 11 мА
• формирования выходного сигнала «Пожар» не более 35 мА
• формирования выходного сигнала «Неисправность» в режиме «Реле» не более 11 мА
• формирования выходного сигнала «Неисправность» в режиме «Ключ» не более 1,5 мА
- Величина скачка тока при формировании сигнала «Внимание» 7,5±0,75 мА
- Ток утечки при питании напряжением обратной полярности не более 2 мкА
- Длительность отключения питания для сброса не менее 2 с
- Инерционность срабатывания извещателя: типовая 5 с
- Инерционность фиксации извещения «Неисправность» в режимах:
• «Неисправность - память», «Неисправность - допуска» от 3 до 5 с
• «Неисправность - луч» 2±0,5 с
• «Неисправность - синхронизация», «Неисправность - сбой» от 40 до 70 с
• «Неисправность - превышение», «Неисправность - снижение» от 40 до 70 с
- Величина сопротивления замкнутых контактов оптореле:
• типовая 15 Ом
• максимальная 25 Ом
- Величина сопротивления разомкнутых контактов оптореле не менее 500 кОм
- Величина сопротивления изоляции выходных опторелейных цепей от цепей питания извещателя не менее 500 кОм
- Ток, коммутируемый опторелейными выходами не более 100 мА
- Напряжение, коммутируемое опторелейными выходами не более 100 В
- Предельное значение компенсации чувствительности 3 дБ (50%)
- Скорость компенсации:
• в режиме быстрой компенсации 0,12 %/мин
• в режиме медленной компенсации 0,03 %/мин

- Габаритные размеры приемо-передатчика:
• без юстировочного устройства не более 140х135х70 мм
• с юстировочным устройством не более 185х150х140 мм
- Масса приемо-передатчика:
• без юстировочного устройства не более 0,4 кг
• с юстировочным устройством не более 0,6 кг

- Габаритные размеры устройств выносных УВ-ПРД-ПРМ не более 55х55х21 мм
Масса УВ-ПРД-ПРМ не более 0,04 кг
- Габаритные размеры рефлектора-отражателя ИП212-52М не более 246х210х13 мм
- Масса рефлектора-отражателя ИП212-52М не более 0,25 кг
- Диапазон рабочих температур от минус 30 до + 55°С
- Максимально-допустимая относительная влажность 98%
- Максимально допустимая частота вибрации 55 Гц
- Максимально-допустимая освещенность в месте установки 12 000 лк
- Степень жесткости по устойчивости к воздействию ЭМП четвертая
- Степень защиты оболочки по ГОСТ 14254 IP 40
