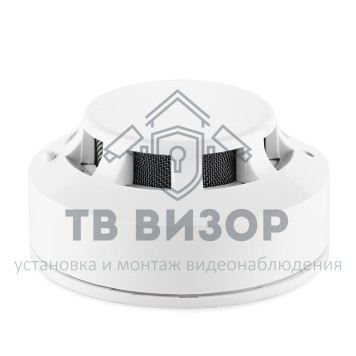

Извещатель пожарный дымовой ИП 212-54Т (ДИП-54Т)

ИП 212-54Т (ДИП-54Т) Извещатель пожарный дымовой оптический малогабаритный

Извещатель ИП 212-54Т (ДИП-54Т) выполнен в малогабаритном унифицированном конструктиве (Ф 85х44 мм), имеющем следующие отличия от серии 44:
- новая конструкция защитной сетки
- новые выходные контакты
- модифицированная горизонтально-вентилируемая оптическая камера
- новая розетка со стандартными колодками «под винт».

Для проверки работоспособности извещателя на лицевой стороне корпуса расположена кнопка, при нажатии на которую, подпружиненный рычаг перемещается в обнаружительную зону оптической камеры, тем самым, вызывая срабатывание извещателя.

Такой способ контроля работоспособности позволяет своевременно обнаружить любой отказ извещателя, как при неисправности элементов схемы, так и выхода из строя оптических элементов камеры. Сетка, закрывающая оптическую систему, наряду с защитой от проникновения в чувствительную зону насекомых, выполняет роль электрического экрана, соединенного с общим проводом схемы извещателя. Штатная розетка извещателя имеет монтажную крышку, обеспечивающую защиту контактных соединений, платы и оптической системы от протечек воды и позволяет осуществить монтаж извещателя в шлейф сигнализации посредством стандартных клеммных колодок.

Извещатели ИП 212-54Т (ДИП-54Т) в режиме «Пожар» подобно ИП 212-44 формируют унифицированный сигнал срабатывания в виде уменьшения внутреннего сопротивления до величины не более 500 Ом при токе 20 мА. В выходных цепях извещателей традиционно отсутствует ограничитель тока, так как они предназначены для использования с ППК, имеющими собственный ограничитель тока в схеме питания шлейфа. Остаточное напряжение на извещателе при срабатывании составляет от 7,5 до 8,5 В при токах от 5 до 20 мА.

Отличительной особенностью выходной цепи ИП 212-54Т (ДИП-54Т) является измененная по отношению к ИП 212-44 схема подключения ВУОС и возможность подключения одного ВУОС (УШК-01) к группе до четырех извещателей, а не только индивидуально к каждому извещателю (как ИП 212-44).

Характеристики:
- Чувствительность извещателей соответствует задымленности среды с оптической плотностью, дБ/м от 0,05 до 0,2
- Инерционность срабатывания извещателей от встроенного устройства проверки, с, не более 5
- Напряжение питания ИП 212-54Т, В от 8 до 36
- Ток, потребляемый в дежурном режиме при максимальном напряжении питания 36 В, мА, не более 0,15
- Ток, потребляемый при питании извещателей напряжением обратной полярности 36 В, мкА, не более 2
- Максимально допустимая длительность перерывов (переполюсовки) напряжения питания, мс 100
- Минимальная скважность повторения перерывов (переполюсовки) напряжения питания 4
- Напряжение срабатывания извещателя ИП 212-54Т, при токе 20 мА, В, не более 8
- Максимально допустимый ток извещателя ИП 212-54Т в сработавшем состоянии, мА 50
- Минимально допустимый ток удержания сработавшего состояния, мА 2
- Длительность перерыва (переполюсовки) напряжения питания, обеспечивающая сброс сработавшего состояния, с, не менее 2
- Габаритные размеры извещателей мм, не более Ф 85x44
- Масса извещателей, кг, не более 0,12
- Диапазон рабочих температур извещателей, °С от минус 30 до +60
- Максимально допустимая относительная влажность при температуре +40 °С, % 98
- Максимально допустимая освещенность в месте установки извещателя, лк 12 000
- Степень жесткости по устойчивости к воздействию электромагнитных помех в соответствии с:
• ГОСТ Р 51371.4.2 и ГОСТ Р 51371.4.4 четвертая
• ГОСТ Р 51371.4.3 третья
- Максимально-допустимая защищаемая площадь одним извещателем, м2 85
