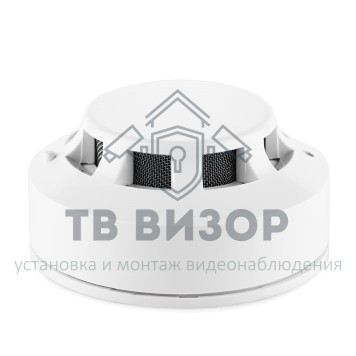

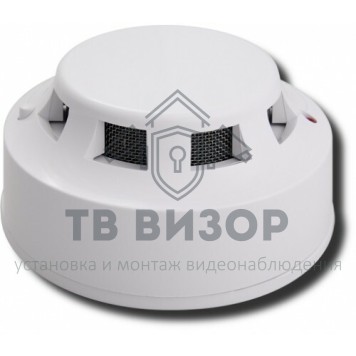

Извещатель пожарный дымовой ИП 212-44 (ДИП-44)

ИП 212-44 (ДИП-44) Извещатель пожарный дымовой оптический со стандартным выходным каскадом

На основании извещателя с помощью выходных контактов закреплен металлический экран, печатная плата с радиоэлементами и оптической камерой. Для проверки работоспособности извещателя, между платой и основанием располагается подпружиненный рычаг, который вводится в оптическую камеру путем нажатия кнопки на лицевой стороне корпуса. Оптическая камера защищена от проникновения насекомых мелкоячеистой металлической сеткой, соединенной с «общим» проводом схемы, что делает ее нейтральной по отношению к заряженным частичкам дыма, и они беспрепятственно проникают внутрь оптической камеры. Кроме этого сетка является дополнительным электрическим экраном, образующей с другими металлическими деталями извещателя замкнутый проводящий контур, надежно защищающий схему и оптическую камеру от электромагнитных помех.

Характеристики:
- Чувствительность извещателей соответствует задымленности среды с оптической плотностью, дБ/м от 0,05 до 0,2
- Инерционность срабатывания извещателей от встроенного устройства проверки, с, не более 5
- Напряжение питания (от источника постоянного тока), В от 9 до 36
- Ток, потребляемый в дежурном режиме при максимальном напряжении питания 36 В, мА, не более 0,15
- Ток, потребляемый при питании извещателей напряжением обратной полярности 36 В, мкА, не более 2
- Максимально допустимая длительность перерывов (переполюсовки) напряжения питания, мс 100
- Минимальная скважность повторения перерывов (переполюсовки) напряжения питания 4
- Внутреннее сопротивление извещателя в сработавшем состоянии при токе 20 мА, Ом, не более 500
Максимально допустимый ток извещателей в сработавшем состоянии, мА 50
- Минимально допустимый ток удержания сработавшего состояния, с подключенным ВУОС, мА 5
- Минимально допустимый ток удержания сработавшего состояния, без ВУОС, мА 2
- Длительность перерыва (переполюсовки) напряжения питания, обеспечивающая сброс сработавшего состояния, с, не менее 2
- Габаритные размеры извещателей мм, не более Ф 100x50
- Масса извещателей, кг, не более 0,2
- Диапазон рабочих температур извещателей, °С от минус 30 до +60
- Максимально допустимая относительная влажность при температуре +40 °С, % 98
- Максимально допустимая освещенность в месте установки извещателя, лк 12 000
- Степень жесткости по устойчивости к воздействию электромагнитных помех в соответствии с:
• ГОСТ Р 51317.4.2 и ГОСТ Р 51317.4.4 четвертая
• ГОСТ Р 51317.4.3 третья
- Степень защиты оболочки от проникновения внутрь твердых тел в соответствии с ГОСТ 14254 IP40
- Средняя наработка на отказ, ч 60 000
- Средний срок службы, лет, не менее 10
- Максимально-допустимая защищаемая площадь одним извещателем, м2 85
