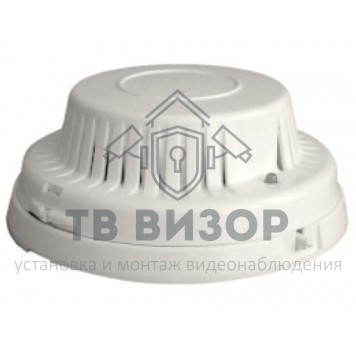

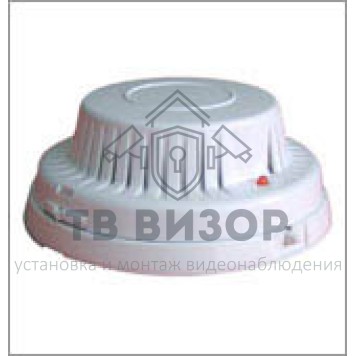

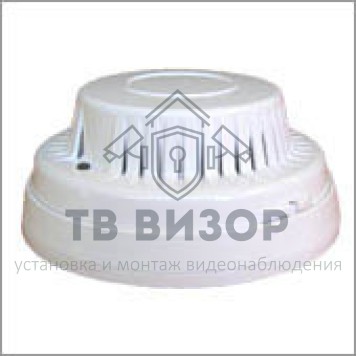

Извещатель пожарный дымовой ИП 212-39/2 “АГАТ”

ИП 212-39/2 “АГАТ” Извещатель пожарный дымовой оптико-электронный

Извещатель пожарный дымовой оптико-электронный ИП 212-39/2 ”АГАТ” предназначен для обнаружения загораний, сопровождающихся появлением дыма в закрытых помещениях различных зданий и сооружений.

Вариант исполнения ИП 212-39/2С "АГАТ" имеет встроенную сирену и при срабатывании выдает громкий, 85 дБ, прерывистый звуковой сигнал.

Извещатель применяется в составе автоматизированных систем обнаружения загораний совместно с приёмно-контрольными приборами или устройствами сигнально-пусковыми, обеспечивающими в шлейфе пожарной сигнализации напряжение питания равное 7-30 В.

Извещатель ИП 212-39/2 "АГАТ" имеет улучшенные эксплуатационные характеристики. При его создании учитывались все современные требования, предъявляемые к подобным изделиям пожаротехнического назначения.

Электрическая схема извещателя выполнена на базе специализированного микроконтроллера, разработанного при участии специалистов СКБП "Квазар". В микроконтроллер интегрирован операционный усилитель с полевым входом, который точно, без отклонений, обеспечивает значение чувствительности извещателя, равное (0,08-0,12) дБ/м. Таким образом, исключена вероятность ложного срабатывания извещателя, связанного с высокой чувствительностью в оптической системе, а также вероятность падения чувствительности извещателя в процессе эксплуатации. Применение микроконтроллера позволило снизить ток потребления извещателя в дежурном режиме до 35 мкА. Контроль работоспособности электрической схемы осуществляется путём нажатия на специальную кнопку черного цвета, которая хорошо видна на белой поверхности корпуса извещателя. В режиме "Контроль" происходит искусственное увеличение коэффициента усиления фотоусилителя до значения, при котором амплитуда отражённого сигнала превысит порог срабатывания. Данный способ обеспечивает полную проверку работоспособности электрической схемы извещателя, включая элементы оптической системы. В дежурном режиме работы прибора происходит самоконтроль электрической схемы, который индуцируется периодическим включением оптического индикатора.

Сборка печатной платы извещателя выполнена с применением технологии поверхностного монтажа электронных компонентов.

В оптической системе извещателя применена малогабаритная дымовая камера с горизонтальным заходом дыма. Конструктивно дымовая камера состоит из основания и корпуса и включает в себя фотоприемник и инфракрасный излучатель. Корпус дымовой камеры является съемным (см. фото внизу).

Корпус извещателя состоит из крышки и основания. Крышка крепится к основанию с помощью шарнира и защёлок. Она легко открывается, а при необходимости может быть снята с основания (см. фото внизу). Такая конструкция удобна при проведении технического обслуживания извещателя, например, при очистке его дымовой камеры от пыли или при удалении загрязнений с поверхности крышки.

Сопряжение базы (розетки) извещателя с корпусом выполнено с помощью четырёх боковых байонетных замков и четырёх контактных пружин (см. фото внизу). Съём извещателя с места установки производится, в отличии от ИП 212-39/1, вращательным движением и без дополнительного приспособления. Такая конструкция удобна при проведении монтажа и технического обслуживания.

Корпус извещателя ИП 212-39/2 выполнен из белого глянцевого пластика-АБС импортного производства с добавлением антистатических компонентов. Степень защиты корпуса – IР40 по ГОСТ 14254-96. Извещатель имеет улучшенный дизайн, небольшие габаритные размеры, малый вес.

Каждый извещатель поставляется в индивидуальной полиэтиленовой таре.
Гарантийный срок эксплуатации изделия – 5 лет.

Основные технические характеристики:
- чувствительность – от 0,08 до 0,12 дБ/м;
- напряжение питания – 7-30 В;
- ток потребления в дежурном режиме – не более 35 мкА;
- габаритные размеры – (диаметр х высота) 90 х 43 мм;
- масса – не более 90 г;
- диапазон рабочих температур – от -30 до +55 оС.

Варианты исполнения извещателя:
- ИП 212-39/2 "АГАТ" – базовый вариант.
- ИП 212-39/2С "АГАТ" – вариант исполнения, имеющий встроенную звуковую сирену громкостью 85 дБ.

В зависимости от способа подключения к шлейфу пожарной сигнализации извещатели маркируются следующим образом%
- ИП 212-39/2 "АГАТ", ИП 212-39/2С "АГАТ" – двухпроводная схема подключения к пожарной сигнализации.
- ИП 212-39/2 "АГАТ" Р1, ИП 212-39/2С "АГАТ" Р1 – четырёхпроводная схема подключения к пожарной сигнализации. Извещатель осуществляет функцию передачи сигнала "Пожар" путём размыкания сигнального шлейфа.

ИП 212-39/2 "АГАТ" Р2, ИП 212-39/2С "АГАТ" Р2 – четырёхпроводная схема подключения к пожарной сигнализации. Извещатель осуществляет функцию передачи сигнала "Пожар" путём замыкания сигнального шлейфа.

Для контроля наличия напряжения в четырёхпроводных шлейфах совместно с извещателями ИП 212-39/2 Р1, ИП 212-39/2С Р1, ИП 212-39/2 Р2 и ИП 212-39/2С Р2 возможно использовать устройство шлейфовое контрольное УШК-04 (производство фирмы "ИВС-Сигналспецавтоматика"), которое подключается к последней базе шлейфа (примеры схем подключения в разделе Документация).
