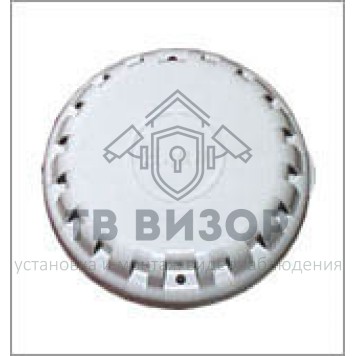

Извещатель пожарный дымовой автономный ИП 212-47 "АГАТ"

ИП 212-47 "АГАТ" Извещатель пожарный дымовой автономный оптико-электронный

Извещатель пожарный дымовой автономный оптико-электронный ИП 212-47 "АГАТ" предназначен для применения в качестве автоматического средства обнаружения загорания и сигнализации о пожаре в помещениях зданий и сооружений различного назначения (в том числе в жилых строениях) самостоятельно или в составе системы пожарной сигнализации.

Электрическое питание осуществляется от батареи типа "Крона". В зависимости от ситуации извещатель выдаёт следующие оптические и звуковые сигналы: "Внимание", "Пожар", "Удаленное задымление", "Разряд батареи", "Неисправность". Электрическая схема прибора выполнена на базе микропроцессора фирмы "Motorola", США. Сборка печатной платы произведена с применением технологии поверхностного монтажа радиоэлементов.

В конструкции оптической системы извещателя применена малогабаритная дымовая камера с горизонтальным заходом дыма. Дымовая камера состоит из основания и корпуса и включает в себя фотоприемник и инфракрасный излучатель. Корпус камеры съемный, что удобно при проведении технического обслуживания.

Извещатель ИП 212-47 удобен в эксплуатации. При замене батареи не требуется его снятие с места установки. Достаточно открыть или снять крышку (см. фото внизу). Корпус извещателя изготовлен из белого глянцевого пластика-АБС импортного производства. Степень защиты корпуса – IP40.

Варианты исполнения извещателя:
- ИП 212-47 "АГАТ" – базовый вариант;
- ИП 212-47 "АГАТ" 01 – вариант, предназначенный для формирования автономной системы пожарной сигнализации. Такая система состоит из нескольких (до 40 шт.) подобных извещателей, соединённых между собой проводами. При обнаружении дыма хотя бы одним извещателем системы, остальные включают громкий звуковой сигнал “Удалённое задымление”;
ИП 212-47 "АГАТ" Р1, ИП 212-47 "АГАТ" Р2 – варианты, имеющие оптоэлектронный выход. Предназначены для применения в составе систем охранно-пожарной сигнализации совместно с приёмно-контрольными приборами (ПКП), принимающими сигнал "Пожар" путём размыкания (для Р1) или замыкания (для Р2) сигнального шлейфа. Особенностью электрической схемы извещателей ИП 212-47 Р1 (Р2) является наличие схемы блокировки прохождения сигнала "Пожар" на ПКП в режиме "Контроль". Поэтому извещатели можно применять в жилых домах, оборудованных системами пожарной сигнализации, дымоудаления или пожаротушения. Возможность несанкционированного запуска таких систем от контрольной кнопки извещателя исключена. При монтаже сигнализации, а также при техническом обслуживании предусмотрена функция отключения схемы блокировки.
Каждый извещатель поставляется в индивидуальной полиэтиленовой таре и имеет Руководство по эксплуатации. Для организаций, осуществляющих розничную торговлю, прибор может поставляться в индивидуальной цветной упаковке (см. фото внизу).

По отдельным заказам Предприятие-Изготовитель поставляет специальное монтажное кольцо, применяемое для обозначения места установки извещателя на объекте контроля (см. фото внизу). Кроме того, монтажное кольцо предохраняет узлы и детали извещателя от влаги при установке его на бетонные поверхности.

Гарантийный срок эксплуатации извещателя – 3 года.

Основные технические характеристики:
- чувствительность – от 0,05 до 0,2 дБ/м;
- уровень звукового сигнала в режиме "Пожар" – не менее 85 дБ;
- ток потребления в дежурном режиме – не более 12 мкА;
- время работы от одной батареи – не менее 3 лет;
- габаритные размеры – (диаметр х высота) 110 х 33 мм;
- масса (с батареей) – не более 110 г;
- диапазон рабочих температур – от -30 до +55 оС.

Дополнительные характеристики для извещателей ИП 212-47 Р1 (Р2):
- максимальное напряжение коммутации – 60 В;
- максимальный ток коммутации – 320 мА;
- сопротивление замкнутых контактов реле – не более 5 Ом;
- ток управления реле – от 5 до 25 мА.
