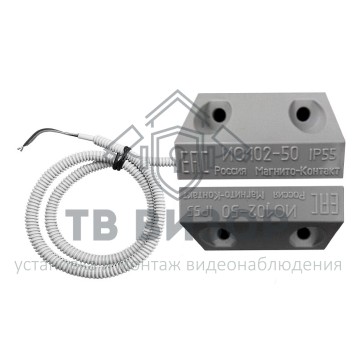

Извещатель охранный магнитоконтактный ИО 102-50 Б2П (2)

ИО 102-50 Б2П (2) Извещатель охранный точесный магнитоконтактный

Извещатели охранные точечные магнитоконтактные ИО102-50 (далее извещатели) предназначены для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т.д.) элементов зданий и сооружений на открывание и смещение с выдачей в шлейф приёмно-контрольного прибора извещения о тревоге путем размыкания или замыкания контактов геркона.

Извещатели конструктивно состоят из магнитоуправляемого датчика (геркона, помещённого в пластиковый или металлический корпус) и управляющего магнита (магнит, установленный в пластиковый или металлический корпус).

Конструкция извещателя обеспечивает степень защиты оболочки IP55 по ГОСТ 14254-2015.

Подключение датчика к шлейфу осуществляется:
- с помощью вывода длиной 0,6м* (провод в двойной изоляции (1),
- вывода длиной 0,6м* помещѐнного в металлический рукав из оцинкованной стали (3), нержавеющей стали (4) или пластиковый (2) гофрорукав (для исполнения ИО 102-50 А2М К длина вывода 2,9м*), в исполнении ИО102-50 Б2П В подключение извещателя к шлейфу осуществляется через винтовой клемник, установленный внутри датчика.

На магнитопроводящем основании
- Расстояние при выдаче сигнала «Тревога», не более, мм 65
- Расстояние при восстановлении в «дежурный режим», не менее, мм 30

На магнитонепроводящем основании
- Расстояние при выдаче сигнала «Тревога», не более, мм 80
- Расстояние при восстановлении в «дежурный режим», не менее, мм 45

Количество срабатываний извещателя в режимах коммутации постоянного и переменного тока
- Ток, А от 0,01 до 0,05
- Напряжение, В от 10 до 30
- Максимальная мощность, Вт 10
- Количество срабатываний 1млн

Технические характеристики:
- Тип геркона с двумя контактами
- Материал корпуса пластик
- Материал гофрорукава пластик
- Минимальное значение силы постоянного или переменного тока – 0,001 А.
- Максимальное значение силы постоянного или переменного тока – 0,5 А.
- Минимальное значение коммутируемого напряжения – 0,02 В.
- Максимальное значение коммутируемого напряжения – 72 В.
- Максимальное значение коммутируемой мощности – 10 Вт.
- Выходное электрическое сопротивление замкнутых контактов извещателя – не более 0,5 Ом.
- Извещатель сохраняет работоспособность в диапазоне температур от минус 50 до плюс 50°С и относительной влажности до 98% при температуре 35°С без конденсации влаги.
- Извещатель рассчитан на непрерывную круглосуточную работу.
- Срок службы извещателя - не менее 8 лет.
- Масса извещателя в пластиковом корпусе – не более 155 г., в металлическом корпусе – не более 225 г.
