Извещатель охранный магнитоконтактный ИО 102-15/2

ИО 102-15/2 Извещатель охранный точечный магнитоконтактный

Предназначен для контроля пластиковых дверных и оконных проемов, а также других конструктивных элементов зданий и сооружений на открывание и смещение, посредствам замыкания и размыкания электрической цепи.

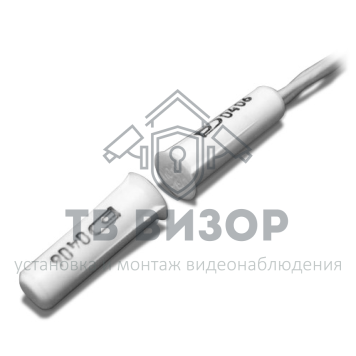

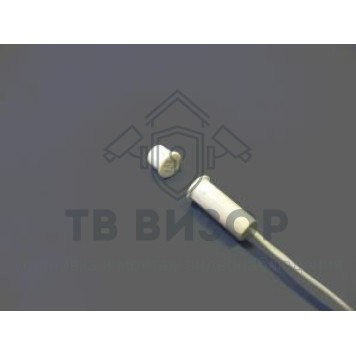

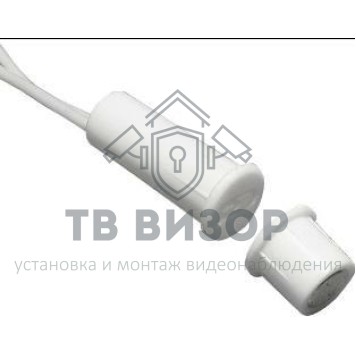

Извещатель конструктивно состоит из датчика магнитоуправляемого на основе геркона (датчика) и элемента задающего (магнита), выполненных в пластмассовых корпусах.
Миниатюрный.

Технические характеристики:
- Коммутирующий элемент: геркон.
- Коммутируемое напряжение: 0,05 – 72 В.
- Коммутируемый ток: 0,1 мА- 0,25 А.
- Коммутируемая мощность, макс.: 10 Вт.
- Максимальное число срабатываний: не менее: 5•105.
- Выходное сопротивление:
не более 0,5 Ом при замкнутых контактах при токе (100±10) мА;
не менее 200 кОм при разомкнутых контактах.
- Контакты датчика должны быть в замкнутом состоянии при расположении магнита и датчика на рас-стоянии 8 мм и менее, и в разомкнутом состоянии на расстоянии 45 мм и более.
- Максимально допустимое смещение сносности крепления датчика и магнита не более 10 мм.
- Электрическая прочность изоляции между замкнутыми вместе выводами датчика и его корпусом долж-на выдерживать без пробоя и поверхностного перекрытия воздействие переменного напряжения 500 В (эффективное значение) или 700 В постоянного напряжения.
- Замыкание электрической цепи происходит при расположении магнита и датчика на расстоянии 8 мм и менее между ними, размыкание электрической цепи происходит при расположении магнита и датчика на расстоянии 45 мм и более между ними.
- Допустимое смещение вдоль вертикальной оси между магнитом и датчиком - не более 7 мм.
- Диапазон рабочих температур: от -40 С до +45 С.
