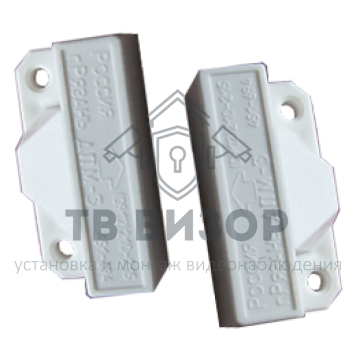

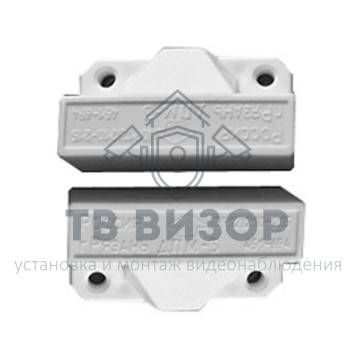

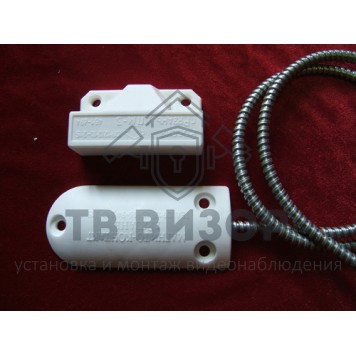

Извещатель охранный магнитоконтактный ДПМ-3 исп.03

ДПМ-3 исп.03 Датчик положения магнитогерконовый, на металл переключающий, внутренний разъём

Датчики положения магнитогерконовые ДПМ-3, предназначены для блокировки ворот, железнодорожных контейнеров, ангаров, дверей вагонов рефрижераторов, лифтов и других конструктивных элементов зданий и сооружений из магнитопроводных материалов (сталь, чугун, оцинкованное железо и т.д.) и немагнитопроводных материалов , на открывание или смещение с выдачей дискретного сигнала путем размыкания сухого контакта геркона, а также в системах автоматики различных устройств. Конструктивное исполнение двухблочный .

Технические характеристики:
- Особенность конструкции: внутренний разъем
- Тип применяемого геркона: переключающий
- Диапазон рабочих температур (°С): от минус 50 до 50
- Обозначение исполнения: ПАШК. 425119.021-03

Контакты датчика при работе на металлических поверхностях находятся в замкнутом (переключенном) состоянии при расположении магнита и датчика: на расстоянии 25 мм и менее, и в разомкнутом (непереключенном) состоянии на расстоянии 70 мм и более.

Основные технические данные
- Коммутируемый ток от 0,001 до 0,5 А
- Коммутируемое напряжение от 0,02 до 72 В 29
- Габаритные размеры: блока геркона 62х33х21; блока магнита 62х33х21.
- Масса не более: блока геркона - 0,15 кг.; блока магнита - 0,10 кг.
- Диапазон температур от минус 50°С до плюс 50 °С.
- Относительная влажность 98% при 35 °С
- Сопротивление замкнутых контактов - не более 0,5 Ом

По устойчивости к механическим воздействиям исполнение датчиков рассчитано для категории размещения 03 по ОСТ 251099-83, по устойчивости к климатическим воздействиям исполнение извещателей рассчитано для категории размещения 02 по ОСТ 25 1099-83. Степень защиты, обеспечиваемая оболочкой - IP55 по ГОСТ 14254-96. Датчик по способу защиты человека от поражения электрическим током соответствует классу "0" по ГОСТ 12.2.007.0-75.
