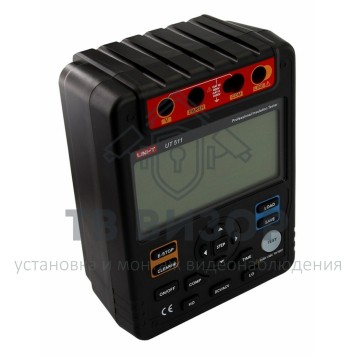

Измеритель сопротивления изоляции UNI-T UT511 (13-0042)

13-0042 ∙ Измеритель сопротивления изоляции UNI-T UT511

Любой электрический кабель и его жилы защищены диэлектрической изолирующей оболочкой. Изоляция и ее сопротивление должны быть безупречными, но в реальности между проводниками под напряжением возникает электрический ток утечки. А так как кабель со временем изнашивается то и изолирующие свойства оболочки теряются и ослабевают. В свою очередь ухудшение изолирующих свойств кабеля может привести к коротким замыканиям и даже возгораниям. Своевременный контроль качества и состояния кабеля позволит избежать подобных ситуаций. У каждого кабеля существует свой срок службы, который зависит от многих параметров. Кроме изначальной составляющей (качества самого кабеля) так же во многом срок службы зависит и от условий эксплуатации и внешних факторов. Например, ускоренное старение кабеля происходит под воздействием высокой температуры, повышенной влажности, резких температурных скачков, механических воздействий (изгибов, ударов, натяжений…), повышенного электрического напряжения и многих других факторов. Помимо очевидной необходимости в проверке, возможный износ кабеля, существуют так же проверки надзорных органов, это могут быть Ростехнадзор, МЧС, Государственная жилищная инспекция, в зависимости от того о каком объекте идет речь(жилой дом, фабрика, складское или иное помещение..). И имея под рукой данный аппарат можно в любое время удостовериться о том что сопротивление изоляции кабеля не только не несет в себе опасности, но и соответствует или не соответствует нормам и актам проверяющего органа. Именно для замера сопротивления изоляции необходим аппарат UT511 - измерительный прибор, генерирующий запрограммированное напряжение и измеряющий сопротивление. Принцип работы данного аппарата прост: UT511 генерирует высокое напряжение, на выходе получает ток (ток утечки) и рассчитывает необходимый нам параметр: сопротивление изоляции. Выходное напряжение измерителя сопротивления изоляции UT511 – 100В/250В/500В/1000В. Кроме контроля над износом кабеля, UT511 так же необходим для первоначального контроля изолирующих свойств кабеля. Такие проверки проводятся на различных этапах строительства и проводки электрического кабеля, для того чтобы проверить обладает ли нужными изолирующими свойствами данный кабель. Ведь может оказаться, что кабель изначально не рассчитан на предполагающиеся нагрузки и его поломка (возгорание или короткое замыкание) остается лишь вопросом времени. По этому, чтобы предотвратить тяжелые последствия от некачественного или изношенного со временем кабеля, просто необходимы проверки измерителем сопротивления изоляции UT511. Калибровка и тестирование приборов произведено под контролем компании REXANT INTERNATIONAL.

Характеристики:

Тестовое напряжение

100В: 0,1 МОм - 500 МОм ±(3%+5)
250В: 0,5 МОм - 2 ГОм ±(3%+5)
500В: 1 МОм - 4 ГОм ±(3%+5)
1000В: 2 МОм – 10 ГОм ±(3%+5)

Ток короткого замыкания: <2 ????
Напряжение постоянного тока: 1000В с точностью ±(2%+3)
Напряжение переменного тока: 750В с точностью ±(2%+3)
Диапазон низкоомных сопротивлений: 0,1 Ом – 999,9 Ом точность ±(1%+3)
Максимальное значение дисплея: 9999
Автоматическая настройка диапазона: +
Автовыключение: +
Индикатор низкого заряда батареи: +
Максимальное число сохраняемых данных: 18
Сравнение данных: +
Автовычисление показателя поляризации (PI): +
Автовычисление поглощения в диэлектрике (DAR): +
Подсветка дисплея: +
Аналоговая гистограмма: +
Индикация высокого напряжения: +
Таймер: 30 минут
Размер: 202мм*155мм*94мм
Вес:1,2 кг
