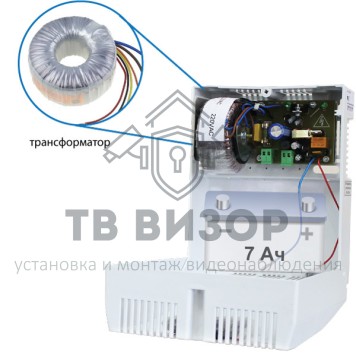

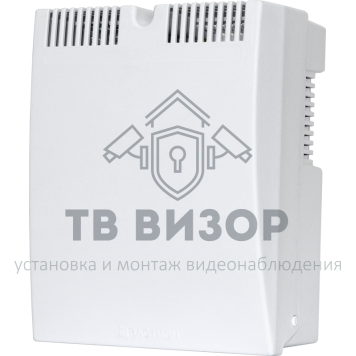

Источник питания СКАТ-1200 БТР

Резервированный источник питания, трансформаторный, входное напряжение 180...250 В, выходное напряжение 9,5...14 В, номинальный ток нагрузки 1,5 А, максимальный ток нагрузки 2 А (кратковременно), под аккумулятор 12 В 7 Ач, световая индикация режимов работы, защита от короткого замыкания, защита аккумулятора от глубокого разряда, степень защиты оболочкой IP20, диапазон рабочих температур -10...+40°С, габаритные размеры 210х170х105 мм

СКАТ-1200 БТР обеспечивает:

питание нагрузки постоянным стабилизированным напряжением согласно п. 2 таблицы при наличии напряжения в электрической сети
оптимальный заряд аккумуляторной батареи (далее по тексту АКБ) при наличии напряжения питающей сети (режим «ОСНОВНОЙ»)
автоматический переход на резервное питание от АКБ при отключении электрической сети (режим «РЕЗЕРВ»)
резервное питание нагрузки постоянным напряжением согласно п. 2 таблицы
сохранение номинальных параметров при изменении входного напряжения питания в широких пределах (п. 1 таблицы)
защиту от переполюсовки клемм АКБ посредством самовосстанавливающего предохранителя
световую индикацию (индикатор «СЕТЬ») наличия сетевого напряжения (режим «ОСНОВНОЙ»)
световую индикацию (индикатор «ВЫХОД») наличия выходного напряжения
защиту от короткого замыкания выхода путем ограничения выходного тока (режим «ОСНОВНОЙ») и отключения АКБ (режим «РЕЗЕРВ»)
защиту от короткого замыкания клемм АКБ
защиту АКБ от глубокого разряда
защиту выхода и нагрузки от высоковольтных наводок с проводной линии
функцию «холодный пуск»: восстановление работоспособности источника при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В 180…250
Выходное напряжение постоянного тока (как при наличии, так и при отсутствии напряжения сети), В 9,5…14,0
Ток нагрузки номинальный, A 1,5
Ток заряда АКБ стабилизированный, А 0,45…0,65
Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при заряженной АКБ, кратковременно, А 2
Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более 50
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,5…11,0
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 50
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 2
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Рекомендуемая емкость АКБ, А∙ч 7
Количество АКБ, шт. 1
Сечение провода, зажимаемого в клеммах колодок СЕТЬ и ВЫХОД, мм2 2,5
Габаритные размеры ШхГхВ, мм, не более без упаковки 210х170х105
в упаковке 225х180х110
Масса, НЕТТО (БРУТТО), кг, не более 1,3 (1,4)
Диапазон рабочих температур, °С -10…+40
Относительная влажность воздуха при 25 °С, %, не более 90
Степень защиты оболочкой по ГОСТ 14254-96 IP20
