Источник питания РАПАН-24/5

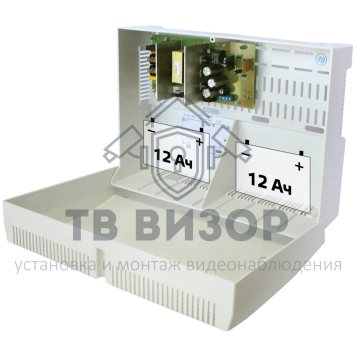

Блок бесперебойного питания 24 В, 5 А, пластиковый корпус под 2 АКБ 12 А∙ч, защита АКБ, защита выхода от КЗ и перегрузки

Источник вторичного электропитания резервированный предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, систем видеонаблюдения и других потребителей с номинальным напряжением питания 24 В постоянного тока и токами потребления 4,5 А, а также резервного электропитания устройств с токами потребления до 5 А.

РАПАН-24/5 предназначен для электропитания нагрузки от сети, при её наличии, и от аккумуляторной батареи в отсутствии сети. Источник вторичного электропитания рассчитан на круглосуточный режим работы и предназначен для эксплуатации в закрытых помещениях.

Особенности

• световая индикация наличия напряжения электрической сети;
• световая индикация наличия выходного напряжения;
• питание нагрузки стабилизированным напряжением согласно п. 2 таблицы 1 при наличии напряжения в электрической сети, режим «Основной»;
• резервное питание нагрузки постоянным напряжением (режим «РЕЗЕРВ»);
• автоматический переход на резервное питание от АКБ при отключении электрической сети;
• контроль наличия АКБ;
• оптимальный заряд АКБ при наличии напряжения в электрической сети;
• защита АКБ от глубокого разряда;
• защита от переполюсовки клемм АКБ;
• электронная защита от короткого замыкания клемм АКБ;
• защита от короткого замыкания на выходе с отключением выходного напряжения;
• автоматическое восстановление выходного напряжения после устранения причины замыкания в режиме «ОСНОВНОЙ»;
• защита нагрузки от аварии изделия;
• выдача информационного сообщений “НАЛИЧИЕ СЕТИ” посредством переключения контактов реле;
• режим «ХОЛОДНЫЙ ПУСК» позволяет автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ».

Технические характеристики

1 Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения: 175…245 В
2 Выходное напряжение постоянного тока (Как при наличии, так и при отсутствии напряжения сети): 20…28 В
3 Номинальный ток нагрузки: 0…4,5 А
4 Ток заряда АКБ стабилизированный: 0,45…0,65 А
5 Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при заряженной АКБ, кратковременно (5 сек.): 5 А
ВНИМАНИЕ! Длительное потребление тока более 4,5 А недопустимо
6 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ»: 21…22 В
7 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки: не более 40 мВ
8 Мощность, потребляемая изделием от сети без нагрузки и АКБ: не более 5 ВА
9 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
10 Рекомендуемая ёмкость АКБ: 7-12 А∙ч
11 Количество АКБ: 2 шт.
12 Характеристики релейного выхода :
• напряжение: не более 60 В
• ток: не более 50 мА
13 Сечение провода, зажимаемого в клеммах колодок: не более 2,5 мм²
14 Габаритные размеры ШхГхВ, не более:
• без упаковки 333×240×134 мм
• в упаковке 350×247×140 мм
15 Масса, НЕТТО (БРУТТО): не более 1,20 (1,45) кг
16 Диапазон рабочих температур: -10…+40°С
17 Относительная влажность воздуха при 25°С: не более 80%
ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
18 Степень защиты оболочкой по ГОСТ 14254-96: IP20
