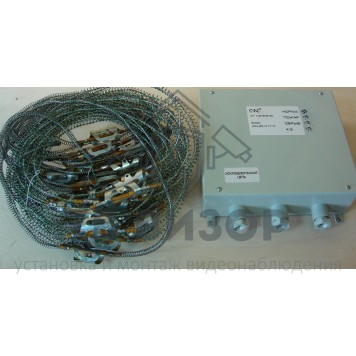

ИП 102-2Х2 (Addi-T) БСр (А), Пл с ВЗС

БСр (А), Пл с ВЗС Блок сопряжения Addi-T БС (А) ([Ex ia Ga]IIC) пластиковый корпус, с встроенной звуковой сигнализацией ВЗС

Извещатель ИП 102-2Х2 предназначен для обнаружения пожара (по превышению скорости нарастания температуры окружающей воздушной среды установленного порогового значения) в закрытых помещениях, в том числе в помещениях с взрывоопасными зонами и агрессивными средами и выдачи сигнала тревоги на приемно-контрольные, пожарные, охранно-пожарные приборы и другие приборы с током нормы в линии сигнализации не менее 3 мА, работающие с токопотребляющими пожарными извещателями (приборы приемно-контрольные пожарные ППКП 019-20/60 (ППС-3), пульты приемно- контрольные ППК-2, "Сигнал-42", "Рубеж", "Аргус", "Радуга", "Сигнал-20П", устройства сигнально-пусковые пожарные УСПП 1041-4-1 и т.п.).

Извещатель ИП 102-2Х2 исп.02 применяется с комплексом технических средств пожарной сигнализации для морских и речных судов КТС "СПАС-СМ", комплексом технических средств пожарной сигнализации и управления пожаротушением КТС «СПАС-СП» и установкой пожарной сигнализации и пожаротушения УПС-ТПС-ПО. Допускается автономное применение извещателя с питанием от резервированного источника типа РИП 24 + 3 В или РИП 12 В.

В состав извещателя входит блок БС, имеющий искробезопасный вход для подключения датчиков ДПТ, ДТК, ДПТ-Т, извещателя ИПР-К, коробки КК-01 (КК-02) и устройства УКК (Приложения Г и Г1).

Блок сопряжения состоит из корпуса и крышки. В корпусе установлена плата с радиоэлементами и клеммником. Подключение к БС осуществляется через кабельные вводы в нижней части корпуса.

Кроме того имеется четыре исполнения по начальному состоянию контактов реле «Неисправность» и реле «Пожар» (вторая цифра в исполнении):
- БС (А) Пл исп. 11
Начальное состояние контактов реле
«Неисправность» НР – норм.разом
«Пожар» НЗ – норм.замк
- БС (А) Пл исп. 12
Начальное состояние контактов реле
«Неисправность» НЗ – норм.замк
«Пожар» НЗ – норм.замк
- БС (А) Пл исп. 13
Начальное состояние контактов реле
«Неисправность» НЗ – норм.замк
«Пожар» НР – норм.разом
- БС (А) Пл исп. 14
Начальное состояние контактов реле
«Неисправность» НР – норм.разом
«Пожар» НР – норм.разом

Количество кабельных вводов (разъемов) в корпусе:
- 1вв/1р* один кабельный ввод и один цилиндрический малогабаритный разъем (для исп. БС р*);
- 2вв/1р* два кабельных ввода и один цилиндрический малогабаритный разъем (для исп. БС р*)
