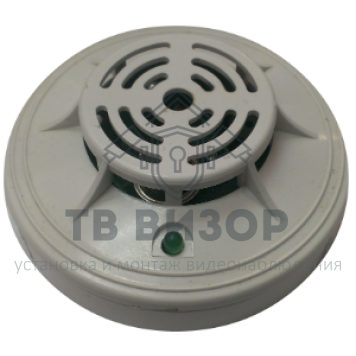

Датчик утечки газа C-ARTOL исп.07М

C-ARTOL исп.07М Сигнализатор газовый

Сигнализатор газовый C-ARTOL предназначен для:
- обнаружения опасной концентрации в воздухе горючих газов,природного газа - ГОСТ 5542 или сжиженного газа - ГОСТ 20448-90, в производственных или жилых помещениях;
- выдачи световых и звуковых сигналов о достижении предельно-допустимых концентраций горючих газов в воздухе;
- перекрытия трубопровода подачи газа манипулятором, либо электромагнитным импульсным клапаном, либо выдачи извещения о тревоге на пульт централизованного управления (ПЦН) или прибор приемно-контрольный (ППК).

Предназначен для:
1) обнаружения опасной концентрации в воздухе горючих газов (метана или пропан-бутановой смеси) в производственных или жилых помещениях;
2) выдачи световых и звуковых сигналов о достижении предельно-допустимых концентраций горючих газов в воздухе;
3) перекрытия трубопровода подачи газа манипулятором, либо электромагнитным импульсным клапаном с напряжением питания 12В и/или электромагнитным импульсным клапаном с напряжением питания 220В, а также выдачи извещения о тревоге на пульт централизованного управления (ПЦН) или прибор приемно-контрольный (ППК).

Применение:
Устройство может работать как сигнализатор, так и совместно с внешними исполнительными устройствами. При превышении установленных порогов концентрации горючего газа, индикатор ТРЕВОГА загорится красным цветом и будет подаваться непрерывный звуковой сигнал, также будет подан сигнал на закрытие манипулятора/клапана через контакты OUT, сигнал на закрытие клапана через контакты реле NO/NC и замкнутся контакты реле выхода PRIBOR.

Основные технические характеристики
- Сигнализатор представляет собой пластмассовый корпус с расположенными внутри печатной платой, сенсорами, звуковым оповещателем и клеммными колодками для подключения блока питания и:
внешнего исполнительного устройства/манипулятора/клапана (для исп.01М, 04М, 05М, 06М, 07М)
шлейфа сигнализации (для исп.03М, 05М, 06М, 07М).
- Сигнализатор настроен на выдачу извещения о тревоге при концентрации в воздухе горючих газов (метана или пропан-бутановой смеси) равного 4,4% НКРП (нижнего концентрационного предела распространения пламени). Для метана CH4 данный порог срабатывания соответствует массовой концентрации метана в воздухе равной 29 мг/л (ГОСТ 30852.19-2002).
- Электропитание сигнализатора осуществляется от источника постоянного тока с напряжением 12 В.
- Ток, потребляемый сигнализатором в дежурном режиме - не более 200 мА.
- Ток, потребляемый сигнализатором в тревожном режиме - не более 300 мА.
- Время технической готовности сигнализатора к работе - не более 60 с.
- Время реакции сигнализатора - не более 15 с.
- Уровень громкости звукового сигнала на расстоянии 10см от сигнализатора - не менее 82 дБ.
- Габаритные размеры - Ø98х36 мм.
- Масса сигнализатора - 0.3 кг.
- Степень защиты оболочки сигнализатора IP20 по ГОСТ 14254.
- Условия эксплуатации: температура окружающего воздуха: от +10°С до +50°С, относительная влажность: не более 95% при температуре +25°С.

Внимание!!! Соблюдение полярности при подключении источника питания ОБЯЗАТЕЛЬНО!
